Конденсат в дымовой трубе котельной: чем опасен и как предотвратить его образование

Он формируется, когда водяные пары из продуктов сгорания, охлаждаются ниже температуры, при которой пар переходит в жидкое состояние. Например, при сгорании 1 м3 природного газа выделяется примерно 1,5–2 литра пара. Рассмотрим основные причины образования конденсата.

Низкая температура дымовых газов

В процессе работы современных энергоэффективных котлов с высоким КПД, образуются уходящие газы, которые имеют низкую температуру. Это положительный момент с точки зрения экономии топлива, но создает благоприятные условия для конденсации влаги в дымоходе. Также проблема возникает при длительных простоях котельного оборудования, особенно в период между сезонами, либо когда котлоагрегат настроен неправильно.

Высокая влажность топлива

Сырые дрова могут содержать до 50% влаги, которая испаряется при горении. Уголь, в котором содержится много серы, не только увеличивает влажность, но и способствует формированию агрессивного кислотного конденсата, ускоряющего коррозию металлических элементов дымохода.

Ошибки проектирования и монтажа

Неправильно рассчитанные геометрические параметры дымохода создают условия для образования конденсата:

• Диаметр трубы должен точно соответствовать мощности котельного оборудования и объему дымовых газов. Чрезмерно узкая труба создает избыточное сопротивление и ухудшает тягу, а чересчур широкая приводит к заполнению свободного пространства холодным воздухом, что вызывает быстрое охлаждение газов.
• Высота дымовой трубы определяет силу тяги. Недостаточная высота замедляет выход теплых газов, увеличивая время их контакта с холодными стенками дымохода.
• Отсутствие теплоизоляции — одна из самых распространенных причин образования конденсата. В неутепленном металлическом дымоходе конденсат может появиться уже через несколько минут после начала работы котла.

Образование конденсата в дымоходе создает целый комплекс проблем, каждая из которых способна привести к серьезным последствиям:

• Разрушение конструкции трубы. Постоянное воздействие влаги приводит к коррозии металлических элементов дымохода. Особенно опасен кислотный конденсат, который образуется при сжигании топлива с высоким содержанием серы. Агрессивная среда разъедает стенки трубы, вызывая появление сквозных отверстий и снижение несущей способности конструкции.
• Снижение тяги и эффективности работы котельной. Слой конденсата на внутренних стенках дымохода увеличивает аэродинамическое сопротивление, что приводит к ухудшению тяги. Котельное оборудование начинает работать с перегрузкой, снижается его КПД, увеличивается расход топлива. В критических ситуациях недостаточная тяга может привести к задымлению помещений и созданию угрозы жизни людей.
• Обледенение в зимний период. В холодное время года конденсат замерзает, образуя наледь на внутренних стенках и оголовке дымовой трубы. Это сужает сечение дымохода, препятствует нормальному отводу продуктов сгорания и создает дополнительную механическую нагрузку на конструкцию.
• Экологические проблемы. Конденсат, содержащий кислотные соединения, может вытекать из дымохода и попадать на прилегающую территорию, нанося вред окружающей среде и создавая проблемы с соблюдением экологических нормативов.

Применение утепленных дымоходов типа «сэндвич»

Наиболее эффективное решение проблемы конденсата — использование двухконтурных теплоизолированных дымоходов, которые в профессиональной среде называют «сэндвичами». Вопреки распространенному мнению, главная функция такого дымохода — не только повышение пожарной безопасности, но и поддержание температуры внутренних стенок выше точки росы.

Труба типа «сэндвич» имеет двухслойную конструкцию:

• Внутренний контур выполняется из высоколегированной нержавеющей стали аустенитной группы (марки AISI 304, 321 или 316) с толщиной стенки от 0,4 до 2,0 мм. Конкретная марка стали и толщина стенки выбираются в зависимости от типа котельного оборудования, вида применяемого топлива и условий работы системы.
• Слой теплоизоляции формируется из негорючей минеральной ваты, изготовленной на основе базальтовых горных пород. Толщина теплоизоляционного слоя рассчитывается индивидуально с учетом климатических особенностей региона и температуры отводимых дымовых газов, при этом она может варьироваться в пределах от 25 до 200 мм. Для оборудования, в котором температура газов превышает 500 C, используются специальные жаростойкие изоляционные материалы.
• Внешний контур изготавливается из нержавеющей либо оцинкованной стали. При необходимости наружная поверхность может быть окрашена для повышения коррозионной стойкости и придания конструкции более привлекательного внешнего вида.

Грамотное проектирование системы дымоудаления

Все участки дымовой трубы, которые не отапливаются, необходимо выполнять в утепленном варианте. Это правило распространяется как на вертикальные секции, так и на горизонтальные переходы. Утепленные дымовые трубы допускается монтировать как внутри помещений, так и с наружной стороны здания, крепя их к стенам или устанавливая на отдельно стоящие опорные металлоконструкции.

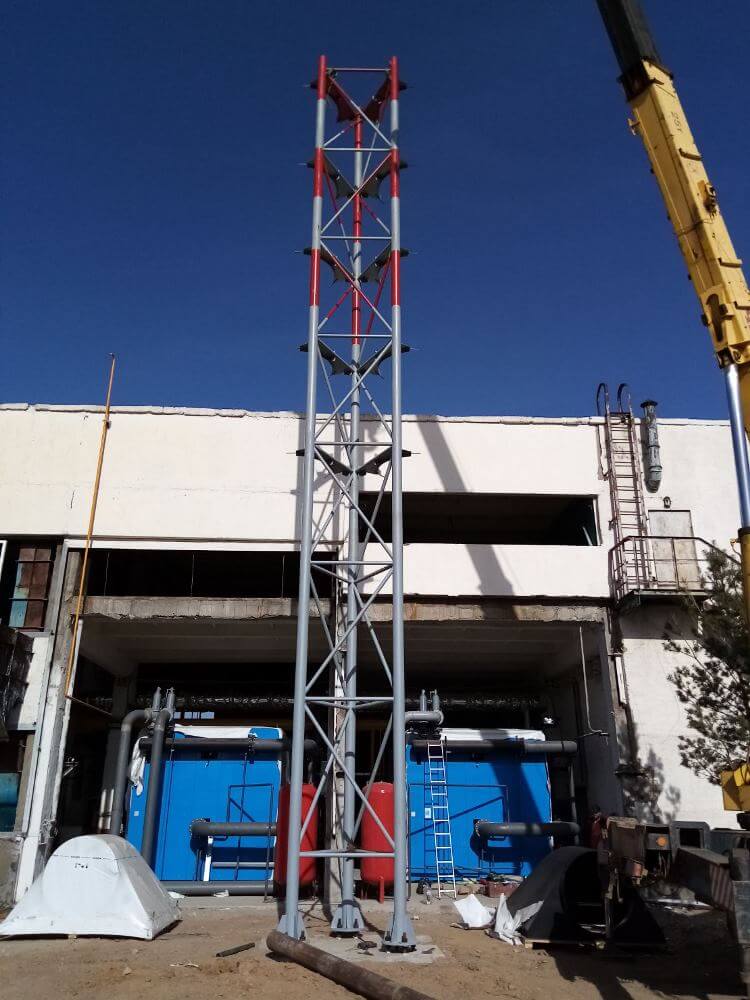

В ходе разработки проектов промышленных дымоходов для котельных теплоизоляцией в обязательном порядке покрывают все металлические зоны, через которые проходят низкотемпературные газы. Именно там высок риск выпадения влаги и потери тяги. Данное требование прежде всего относится к колонным, самонесущим и ферменным конструкциям.

Грамотная эксплуатация котельных установок

Своевременное проведение ТО и корректная регулировка рабочих режимов котла помогают удерживать температуру уходящих газов на нужном уровне. Кроме того, необходимо применять качественное топливо и не допускать долгих остановок агрегатов в зимний период.

Устранение рисков на стадии проектирования

Предотвращать появление конденсата необходимо еще при создании проекта самой котельной и газоотводящего тракта. Точный инженерный расчет, базирующийся на мощности агрегатов, характеристиках топлива, местном климате, а также высоте и сечении ствола, гарантирует создание долговечной и безотказной системы.

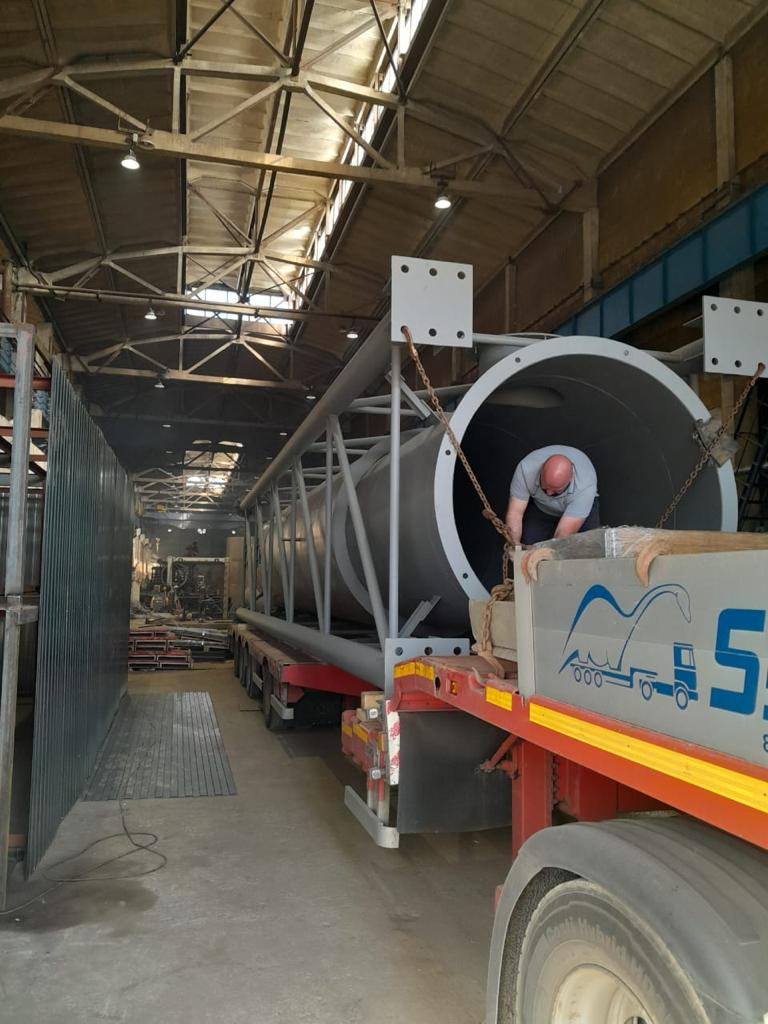

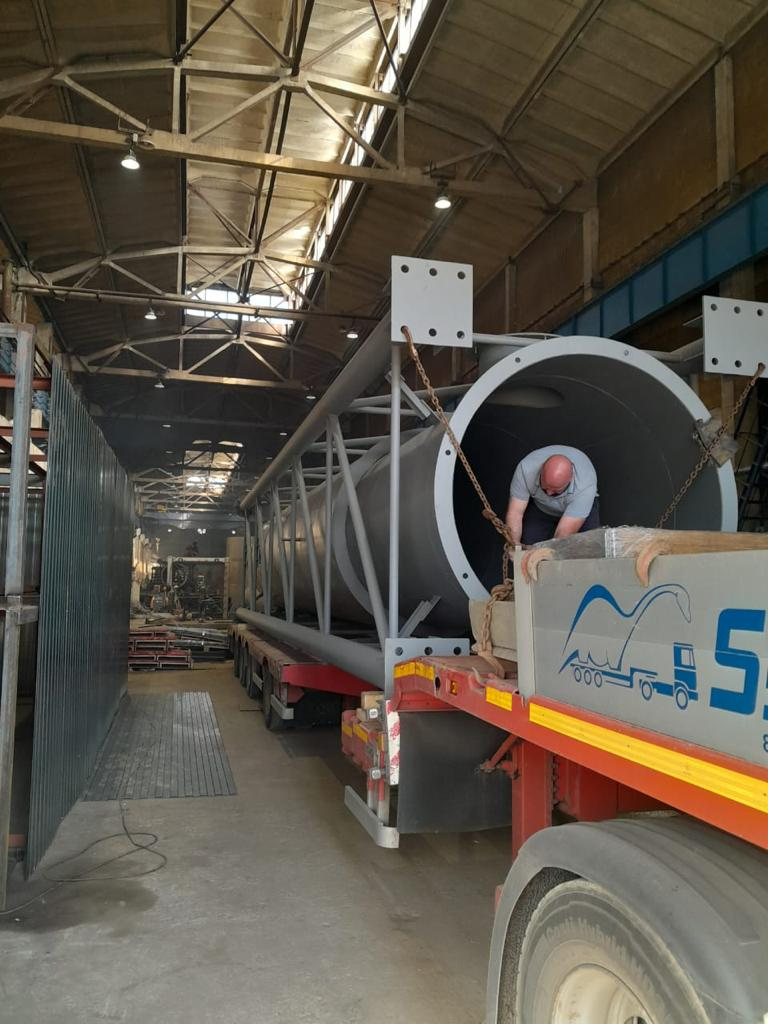

Компания «Штольф» свыше 10 лет выполняет проектирование, производство и монтаж промышленных дымовых труб. При работе наши инженеры принимают во внимание любые нюансы: от режимов функционирования котлов и агрессивности дымовых газов до ветровых и сейсмических воздействий, а также экологических стандартов и архитектурного облика площадки.

Мы предлагаем комплексные решения, включающие проектирование оптимальной конструкции дымовой трубы, изготовление элементов дымохода из качественных материалов, профессиональный монтаж и последующее обслуживание. Утепленные дымоходы нашего производства обеспечивают надежную защиту от конденсата и гарантируют безопасную работу котельной на протяжении всего срока эксплуатации.

Звоните 8 (800) 300-63-64, мы поможем подобрать оптимальное решение для вашей котельной и обеспечить надежную защиту от проблем, связанных с образованием конденсата.
