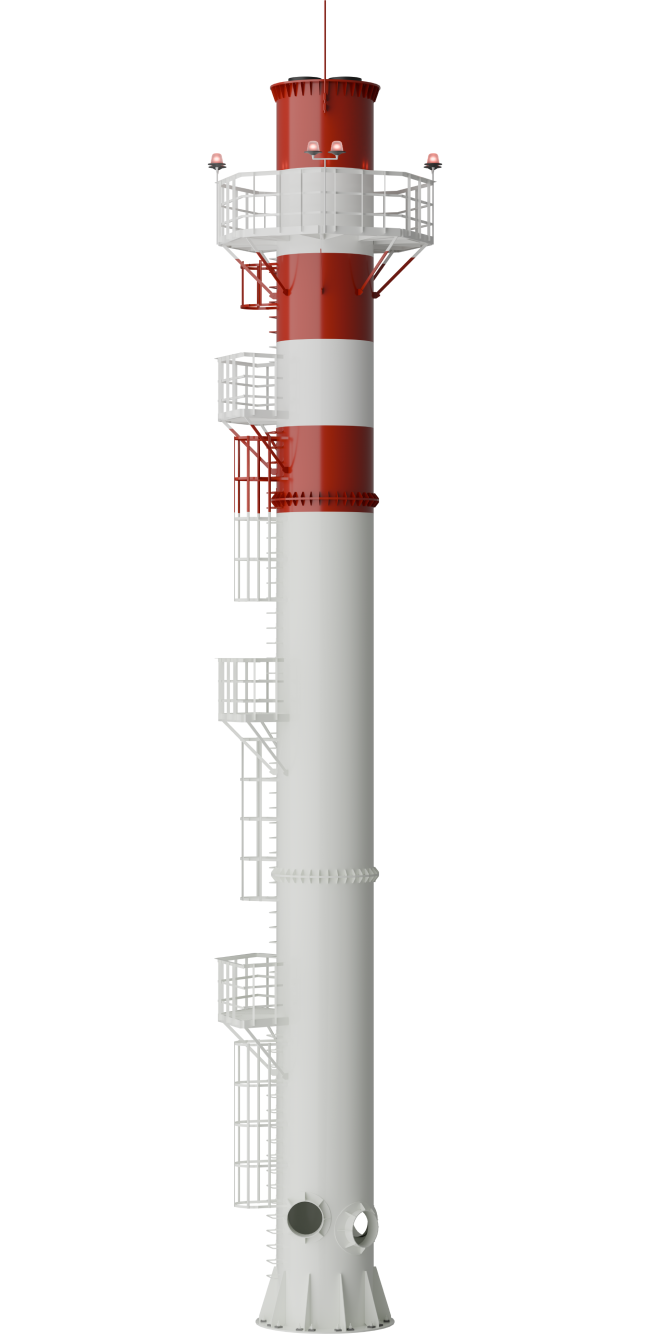

Дымовые трубы колонного типа

Описание

Дымовая труба колонного типа – это свободностоящая труба, несущей конструкцией которой является обечайка круглого сечения. Последняя располагается по всей высоте трубы и производится из углеродистой стали. Марка стали подбирается в зависимости от расчета несущей способности конструкции и климатического района, в котором будет эксплуатироваться колонный дымоход.

Преимущества колонных дымовых труб

  • Эстетичный внешний вид
  • Антивандальность
  • Химическая устойчивость

Компания STOLF выпускает дымовые трубы более 10 лет. Обращаясь к нам, вы можете быть уверены в качестве нашей продукции и услуг:

  • Дымовые трубы колонного типа, проектируемые и изготавливаемые нашей компанией, имеют все необходимые сертификаты и разрешения на применение.
  • Благодаря многолетнему опыту, мы выполняем индивидуальные заказы в те же сроки, что производим серийную продукцию.
  • Мы практикуем комплексный подход: предлагаем не только проектирование, изготовление, поставку и монтаж колонных дымоходов на объект Заказчика, но и наладку подключаемого оборудования к дымовой трубе. Именно слаженная работа двух систем (дымовая труба и подключаемый агрегат) позволяют добиться требуемого результата.
  • Наши трубы позволяют эффективно удалять продукты сгорания, загрязненный воздух, обеспечивать подачу (забор) воздуха для горения, вентиляции или других процессов, требующих получения эффекта тяги.

Развернуть
Колонна изготавливается из углеродистой стали (в зависимости от расчета конструкции на прочность и климатического района эксплуатации)
  • — сталь Ст3сп по ГОСТ 14637-89
  • — сталь 10ХСНД по ГОСТ 5582-75
  • — сталь 09Г2С по ГОСТ 19281-89
Диаметр колонны
от 1000 мм до 3400 мм
Толщина стенки колонны
от 6 мм до 22 мм
Высота трубы
от 10 до 70 метров
Крепление газоходов
рама дымовой трубы
Покрытие наружное
современные ЛКМ с высоким содержанием цинка
Кол-во газоходов
от 1 до 5 шт
Газоходы изготавливаются из
  • — сталь 08Х18Н10Т по ГОСТ 5582-75
  • — сталь AISI 304
  • — сталь AISI 316
Диаметр газоходов
от 200 мм до 1500 мм
Толщина стенки газохода
от 1 мм до 3 мм
Тепловая изоляция
минеральная базальтовая вата
Толщина изоляции
от 50 мм до 100 мм
Комплектация
Состав
несущая конструкция (Колонна)
дымовые каналы (газоходы / дымоходы)
рама дымовой трубы (крепление газоотводящих стволов – газоходов / дымоходов)
анкерная корзина (элемент фундамента)
лестница и площадки обслуживания
световое ограждение
интерцепторы – гасители динамических колебаний (при высоких ветровых нагрузках)
молниеприемник
Стоимость

Стоимость услуг зависит от объема монтажных и производственных работ по конкретному заказу и рассчитывается индивидуально.

Общую стоимость производства и монтажа легко проконтролировать по калькуляции (смете), включающей четкую разбивку на отдельные позиции по работам и материалам.

Заказать расчет стоимости
Дымовые трубы колонного типа
Жесткость ствола газохода
Достигается благодаря унифицированному креплению и соединению между собой, имеет высокую прочность и несущую способность.
Химическая устойчивость
Достигается благодаря применению той или иной марки стали (AISI 304, AISI 316, AISI 321) в зависимости от условий использования (природный газ, дизельное топливо, сырая нефть, уголь, ГПУ, КГУ и прочее).
Быстрота и надежность соединения
Ферма делится на несколько участков длиной 10-12 метров, соединения участков - сварное или фланцевое/ болтовое; сами участки секций изготавливаются на производстве и представляют собой - единую пространственную прочную конструкцию. Благодаря кондукторной сборке обеспечивается повторяемость геометрических стоек.
Сварка по ГОСТ
Несущие конструкции, обечайки и мачты соответствуют требованиям, применяемым к материалам и изготовлению металлических конструкций по ГОСТ 23118-2012, СП 53-101-98 и для наружного крепления труб, изготавливаемых из углеродистой стали по ГОСТ 380-2005.
Отсутствие осадки теплоизоляции
Достигается благодаря применению базальтовой каменной ваты (толщина изоляции: 30-50-100 мм) и армированной сетки. Водопоглощение при относительной влажности 90%: 0,02%; плотность: 80 кг/м. куб.
Строгая геометрия и поперечная устойчивость
Расчет параметров несущей способности конструкции производится для каждого из 7-ми ветровых районов и сейсмичности до 11 баллов.
Газоплотная система удаления
Достигается благодаря надежному раструбному соединению двустенных дымоходов из нержавеющей стали и свободному расширению внутреннего слоя (выдерживают избыточное давление до 5 000 Па). Применимы для отвода продуктов сгорания от ГПУ, КГУ и ДГУ.
Коррозионная устойчивость
Достигается благодаря пескоструйной обработке поверхности несущего каркаса (подготовка поверхности: SO–Sa 2,5 – очень тщательная пескоструйная очистка, степень очистки – 96% чистой поверхности, ISO ISO 8501–01:2007) с последующим нанесением грунт–покрытия «Дюропокс» на основе модифицированной эпоксидной смолы с УФ–фильтрами.
