Промышленные дымовые трубы

Ферменные Ферменные Конструкция, состоящая из двух основных элементов: несущая конструкция и дымовые каналы. Подробнее

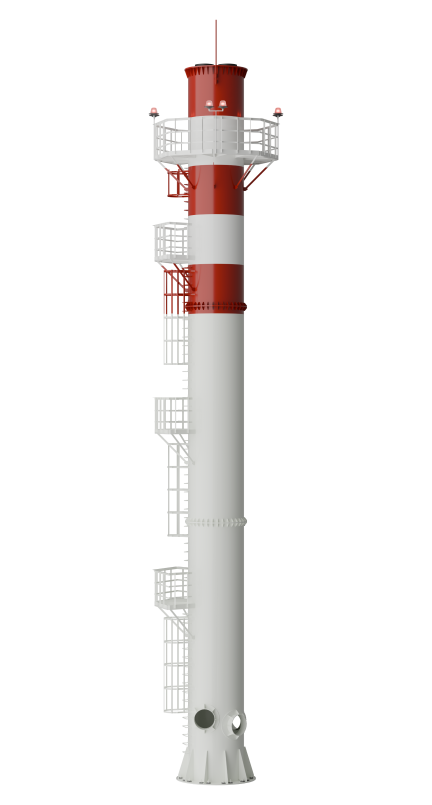

Колонного типа Колонного типа Свободностоящая труба, несущей конструкцией которой, является обечайка круглого сечения (располагаемая по всей высоте дымовой трубы), выполненная из углеродистой стали. Подробнее
Самонесущие Самонесущие Свободностоящая труба с одним стволом, которая служит для удаления продуктов сгорания или забора воздуха от одной или нескольких установок. Подробнее
Фасадного типа Фасадного типа Труба, состоящая из газоходов, размещенных на раме с креплением к зданию при помощи настенных кронштейнов. Подробнее
На растяжках На растяжках Свободностоящая труба с одним стволом, которая служит для удаления продуктов сгорания или забора воздуха от одной или нескольких установок подключаемых к трубе посредством горизонтальных участков газоходов. Подробнее
По сфере применения

Оборудование для различных промышленных отраслей

Каждая дымовая труба подбирается под конкретную задачу и условия использования. Специалисты STOLF помогут сделать правильный выбор дымовой трубы, выполнят предварительный расчет стоимости и сроков выполнения работ в комплексе (от проектирования до сдачи в эксплуатацию).

При выборе дымовой трубы необходимо определиться с её назначением и типом. Специалисты компании Штольф помогут подобрать подходящий тип трубы в соответствии с исходными данными заказчика. Учитываются следующие параметры:

  • какие установки будут подключены (котлы, газопоршневые установки, дизельные генераторы);
  • количество подключаемых установок;
  • диаметры выхода дымовых газов;
  • тип и характеристики основного и аварийного топлива;
  • ветровой район строительства.

Реализованные проекты

Ферменная труба четырехствольная стальная (Aisi 316, 0,8 мм)
Московская область
Для котельных
Производство и монтаж ферменной трубы
Тип трубы: ферменная с модульной системой дымоудаления
Высота: 30 метров
Газоходы: 500 мм – 4 шт
Подробнее
Труба дымовая ферменная для котельных двухствольная
Ленинградская область
Для котельных
Производство и монтаж ферменной трубы
Тип трубы: ферменная с модульной системой дымоудаления
Высота: 70 метров
Газоходы: 1100 мм – 2 шт
Подробнее
Ферменная труба стальная (Aisi 304, 0,8 мм) с покрытием оцинкованной сталью
Карачаево-Черкесская Республика
Для котельных
Производство и монтаж ферменной трубы
Тип трубы: ферменная
Высота: 50 метров
Газоходы: 500 мм – 4 шт
Подробнее
Труба дымовая фасадная с теплоизоляцией (минеральная вата Техноблок Стандарт, 50 мм)
Ярославская область
Для котельных
Производство и монтаж трубы фасадноого типа
Тип трубы: фасадная
Высота: 20 метров
Газоходы: 300 мм – 2 шт
Подробнее
Дымовая труба на мачте двухствольная с покрытием Aisi 430 (зеркало), 0,5 мм
Ярославская область
Для котельных
Производство и монтаж ферменной трубы
Тип трубы: ферменная
Высота: 15 метров
Газоходы: 350 мм – 2 шт
Подробнее
Дымовая фасадная труба трехствольная стальная с зеркальным покрытием
Ярославская область
Для котельных
Производство и монтаж фасадной трубы
Тип трубы: дымовая труба фасадного типа
Высота: 10 метров
Газоходы: 400 мм – 2 шт и 150 мм - 1 шт
Подробнее
Самонесущая дымовая труба ТДСУ-25м-800х1-1в - 4 шт.
г. Тула, Тульская обл.
Тип трубы: Самонесущая
Марка трубы: ТДСУ-25м-800х1-1в
Высота трубы: 25 метров
Газоходы: 800 мм - 4 шт.
Дата изготовления: 15.01.2021 г.
Подробнее
Дымовая труба на растяжках (оттяжках) «ТР-920-40м-1в»
г. Мытищи, Московская обл.
Тип трубы: На растяжках
Марка трубы: ТР-920-40м-1в
Высота трубы: 40 метров
Газоходы: 920 мм - 1 шт.
Дата изготовления: 23.11.2020 г.
Подробнее
Стальная дымовая труба с утеплением ТДСС-1х1820-45м-1в
г. Мытищи, Московская обл.
Тип трубы: Самонесущая
Марка трубы: ТДСС-1х1820-45м-1в
Высота трубы: 45 метров
Газоходы: 1820 мм - 1 шт.
Дата изготовления: 09.10.2020 г.
Подробнее
Дымовая труба на растяжках 630 мм высотой 31 метр
Ярославская область
Для котельных
Производство и монтаж трубы на растяжках
Тип трубы: на растяжках (оттяжках)
Высота: 31 метров
Газоходы: 630 мм – 1 шт
Подробнее
Смотреть все проекты
Жесткость ствола газохода
Достигается благодаря унифицированному креплению и соединению между собой, имеет высокую прочность и несущую способность.
Химическая устойчивость
Достигается благодаря применению той или иной марки стали (AISI 304, AISI 316, AISI 321) в зависимости от условий использования (природный газ, дизельное топливо, сырая нефть, уголь, ГПУ, КГУ и прочее).
Быстрота и надежность соединения
Ферма делится на несколько участков длиной 10-12 метров, соединения участков - сварное или фланцевое/ болтовое; сами участки секций изготавливаются на производстве и представляют собой - единую пространственную прочную конструкцию. Благодаря кондукторной сборке обеспечивается повторяемость геометрических стоек.
Сварка по ГОСТ
Несущие конструкции, обечайки и мачты соответствуют требованиям, применяемым к материалам и изготовлению металлических конструкций по ГОСТ 23118-2012, СП 53-101-98 и для наружного крепления труб, изготавливаемых из углеродистой стали по ГОСТ 380-2005.
Отсутствие осадки теплоизоляции
Достигается благодаря применению базальтовой каменной ваты (толщина изоляции: 30-50-100 мм) и армированной сетки. Водопоглощение при относительной влажности 90%: 0,02%; плотность: 80 кг/м. куб.
Строгая геометрия и поперечная устойчивость
Расчет параметров несущей способности конструкции производится для каждого из 7-ми ветровых районов и сейсмичности до 11 баллов.
Газоплотная система удаления
Достигается благодаря надежному раструбному соединению двустенных дымоходов из нержавеющей стали и свободному расширению внутреннего слоя (выдерживают избыточное давление до 5 000 Па). Применимы для отвода продуктов сгорания от ГПУ, КГУ и ДГУ.
Коррозионная устойчивость
Достигается благодаря пескоструйной обработке поверхности несущего каркаса (подготовка поверхности: SO–Sa 2,5 – очень тщательная пескоструйная очистка, степень очистки – 96% чистой поверхности, ISO ISO 8501–01:2007) с последующим нанесением грунт–покрытия «Дюропокс» на основе модифицированной эпоксидной смолы с УФ–фильтрами.

Проектирование промышленных дымовых труб

Все проектные работы выполняются на основе согласованного с заказчиком технического задания, норм и правил, действующих на территории РФ. Для обеспечения нормальной тяги дымовой трубы, соответствия экологическим нормам необходимо выполнить ряд расчётов (аэродинамический, экологический), позволяющих её беспрепятственную эксплуатацию. В процессе комплексного проектирования выполняется сборочный чертёж, расчёт на прочность конструкции и расчёт нагрузок на фундамент.

Производство

Мы изготавливаем дымовые трубы строго в соответствии с рабочей документацией. Производим системы разных типов и размеров. Процесс изготовления включает в себя:

  • входной контроль материалов,
  • изготовление несущих конструкций,
  • изготовление дымоходов,
  • упаковку и отгрузку.

Команда специалистов ООО «Штольф» предлагает индивидуальные решения, которые подстраиваются под требования заказчика с учетом всех особенностей размещения и назначения оборудования.

Монтаж дымовых труб

Монтажные работы на объекте заказчика - очень важный, ответственный и завершающий этап комплексной поставки дымовой трубы. От правильного монтажа, в том числе, зависит эффективность работы теплоэнергетической установки и, самое главное, её безопасность и долговечность. Поэтому выполнение монтажа дымовой трубы должна проводить специализированная монтажная организация в соответствии с документацией, утвержденной в установленном порядке, аттестованными специалистами по утверждённым технологиям и с использованием необходимых инструментов и материалов.

Стандартная процедура монтажа дымовой трубы включает в себя:

  • подготовку к монтажу,
  • монтаж основных конструкций дымовой трубы,
  • монтаж присоединительного узла,
  • контроль вертикальности.

В обязательном порядке, перед началом монтажных работ, дымовая труба и её элементы подвергаются проверке на повреждения и дефекты.

Стоимость

Стоимость услуг зависит от объема монтажных и производственных работ по конкретному заказу и рассчитывается индивидуально.

Общую стоимость производства и монтажа легко проконтролировать по калькуляции (смете), включающей четкую разбивку на отдельные позиции по работам и материалам.

Заказать расчет стоимости
