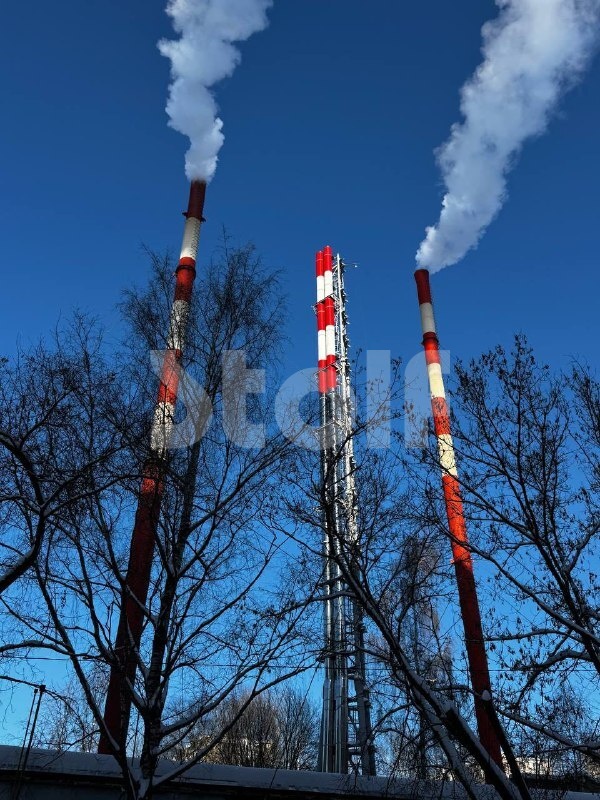

Дымовая труба ферменного типа, диаметр 1700мм, высотой 32 м.

Западная Сибирь
Место установки: Западная Сибирь
Тип дымовой трубы: Труба дымовая ферменного типа
Высота: 32 м
Материал несущей конструкции: Сталь марки Ст3
Дата изготовления: 10.01.2024

Задача

Ферменная дымовая труба высотой 32 метров для удаления продуктов сгорания от водогрейных котлов. Расположена в городе Черкесск

Состоит из одного газохода диаметром 1700 мм. Внутренняя поверхность газоходов изготовлена из стали AISI 304 толщиной 0,5 мм, наружная — из оцинкованной стали с полимерным покрытием толщиной 0,8 мм. Теплоизоляция выполнена из минеральной ваты  толщиной 100 мм.

Решение

Основные характеристики

Рабочая поверхность Aisi 304 s=5 мм
Покрывной слой Оцинкованная сталь с полимерным покрытием s=0,8 мм
Теплоизоляция Минеральная вата , s=100мм

Комплектация

Основные требования к инженерному и технологическому оборудованию

Ферменная несущая конструкция (хомуты, кронштейны, соединительные элементы в комплекте), L=30м

1 комплект

Дымоотводящий ствол:   Ду1700 - 1шт L=30м * выполнен из сварных газоходов на фланцевом соединении

1 комплект

Молниеприемник

1 шт.

Конденсатоотводчик

1 шт. в сборе

Ревизия

1 шт. в сборе

Горизонтальный участок

Не включен

Опоры для горизонтальных участков

Не включены

Лестница

Включена

Площадки обслуживания

3шт.

Световое ограждение

Не включено

Анкерная корзина

Не включена

Комплект документации

1.   Паспорт Дымовой трубы;

2.   Проект в составе:

- Конструкции металлические дымоотводящих стволов (КМ);

- Пояснительная записка;

3. Заключение экспертизы промышленной безопасности - копия;

4. Сертификаты на используемые материалы - копия;

5. Сертификат на Дымовую трубу - копия;

6. Выписка из СРО- копия

Дымовая труба фирменного типа, диаметр 1700мм, высотой 32 м.
Ферменная дымовая труба высотой 32 метра, диаметром 1700 мм
Промышленная дымовая труба ферменного типа, высота - 32 метра, диаметр - 1700 мм
