Задача

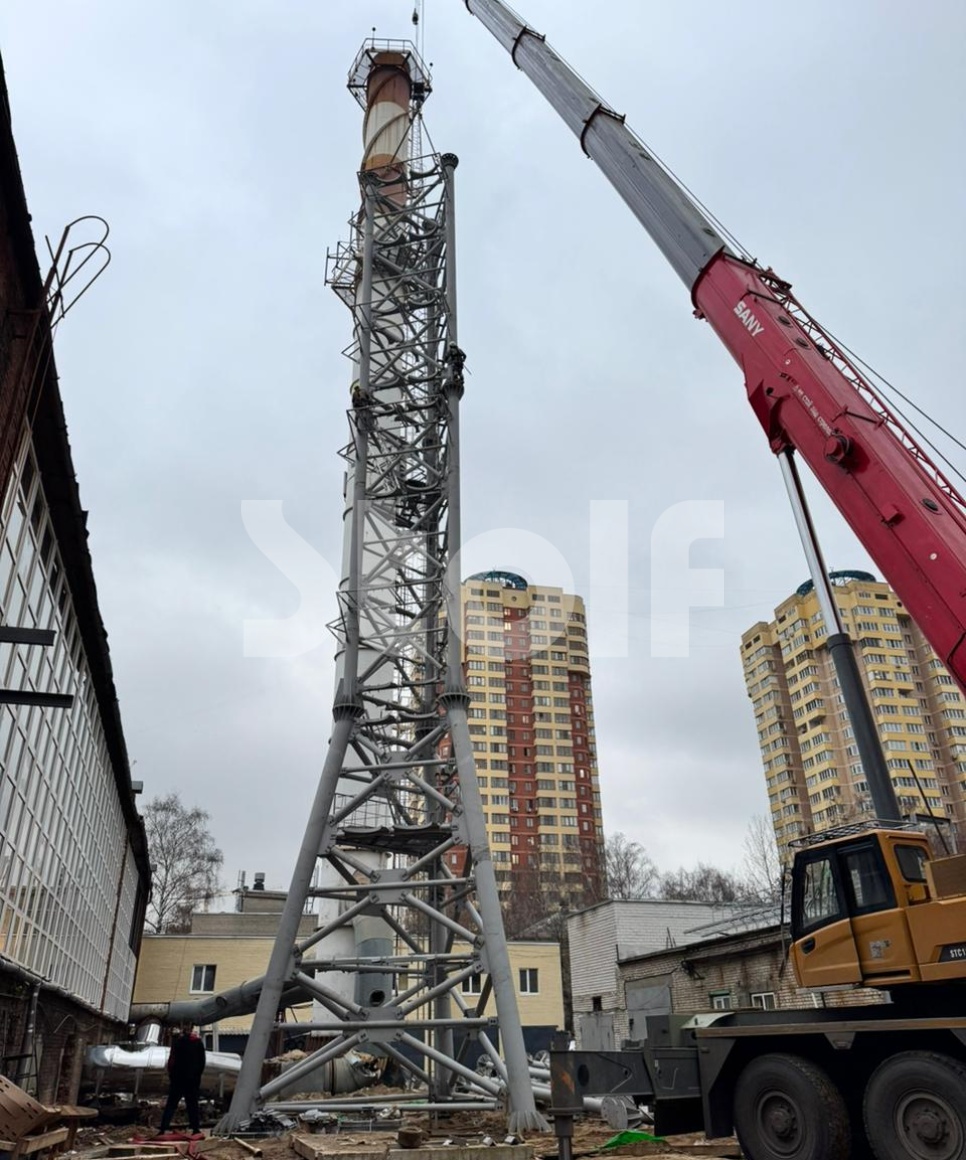

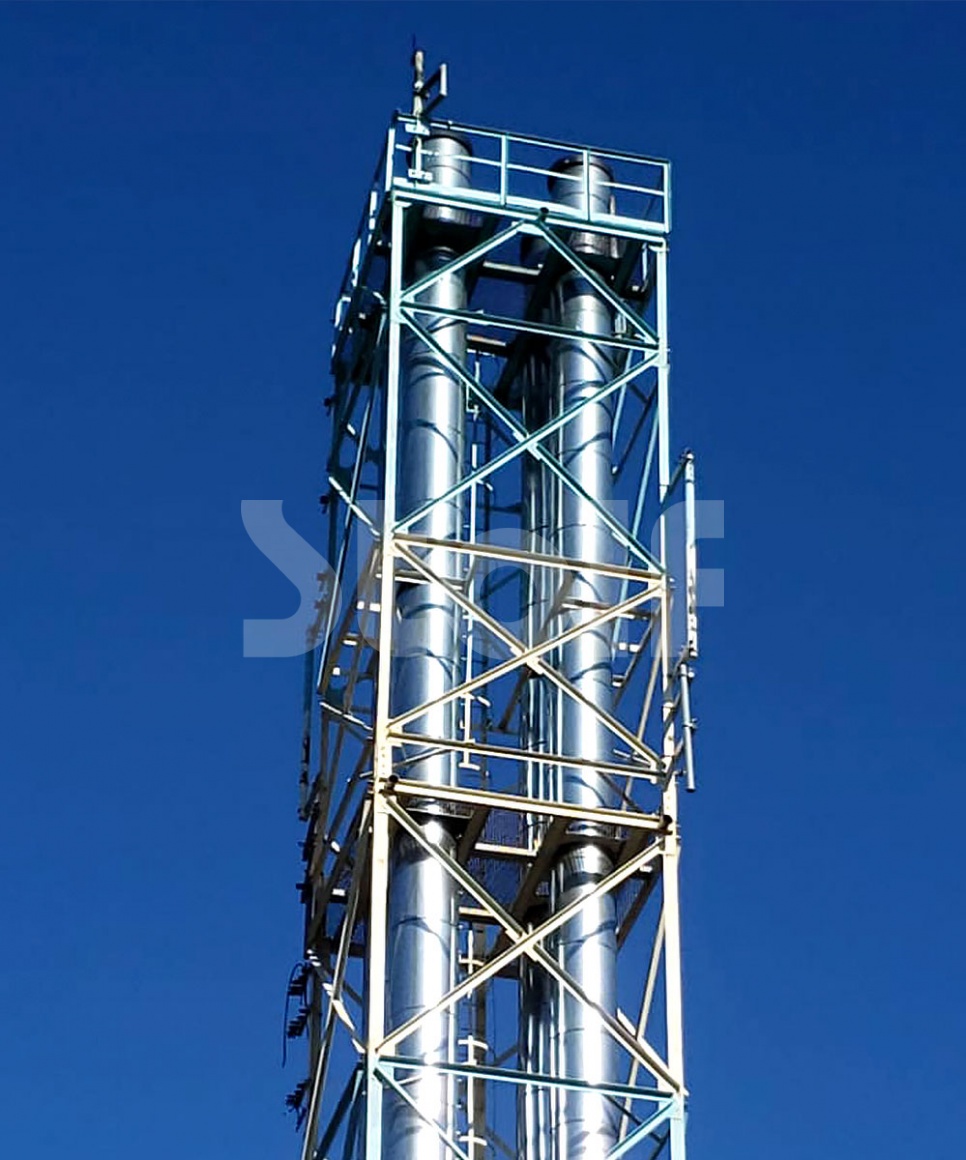

Ферменная дымовая труба высотой 35 метров для удаления продуктов сгорания от водогрейных котлов. Расположена в Кировской области.
Состоит из 2 газоходов диаметром 750 мм. Внутренняя поверхность газоходов изготовлена из стали AISI 316 толщиной 0,8 мм, наружная — из оцинкованной стали с полимерным покрытием толщиной 0,7 мм. Теплоизоляция выполнена из минеральной ваты «ROCKWOOL WIRED MAT 50» толщиной 50 мм.
Решение
Основные характеристики
| Рабочая поверхность | Aisi 316, s=0,8 |
| Покровный слой | Оцинкованная сталь с полимерным покрытием 0,7мм |
| Теплоизоляция | Минеральная вата «ROCKWOOL WIRED MAT 80», s=50мм |
Комплектация
|
Ферменная несущая конструкция (соединительные элементы, в комплекте), L=35м* |
1 комплект |
|
Дымоотводящий ствол Ду750, L=35м* в комплекте с тройником 45° Ду750-2шт., отводами 45°-2шт. кронштейнами и хомутами |
1 комплект |
|
Площадка обслуживания |
Включена |
|
Проходная площадка |
Включена |
|
Лестница с ограждением |
Включена |
|
Необходимость молниеприемника |
Да |
|
Необходимость конденсатоотводчика, ревизии |
Да |
|
Необходимость светоограждения |
Нет |
|
Горизонтальные участки внутренним диаметром Ду500-3шт., Ду400-1шт., и общей протяженностью не более 28м.п.* в комплекте: Прямые элементы дымоходов Ду500 – 16 шт.; * Прямые элементы дымоходов Ду400 – 12 шт.;* Отводы Ду500 - 4 шт.* Отводы Ду400 - 4 шт.* Тройники (наличие рассекателей определяется проектом) 2 шт. * Взрывные клапана Ду500 – 3 шт. Взрывной клапан Ду400 - 1 шт. Переходы от к дымососам 4 шт. |
Комплект на один дымоотводящий ствол и четыре горизонтальных участка |
|
Опоры для горизонтальных участков |
Определяется проектом |
|
Анкерная корзина |
Нет |
