Металлические площадки и светоограждения дымовых труб: требования и особенности

Проектирование и монтаж площадок обслуживания и светоограждений строго регламентированы рядом ключевых документов:

• ГОСТ Р 56163-2014, устанавливающий общие технические условия для дымовых труб,
• СП 296.1325800.2017, регламентирующий правила проектирования промышленных сооружений,
• Федеральные авиационные правила (ФАП-128), обеспечивающие безопасность полетов.

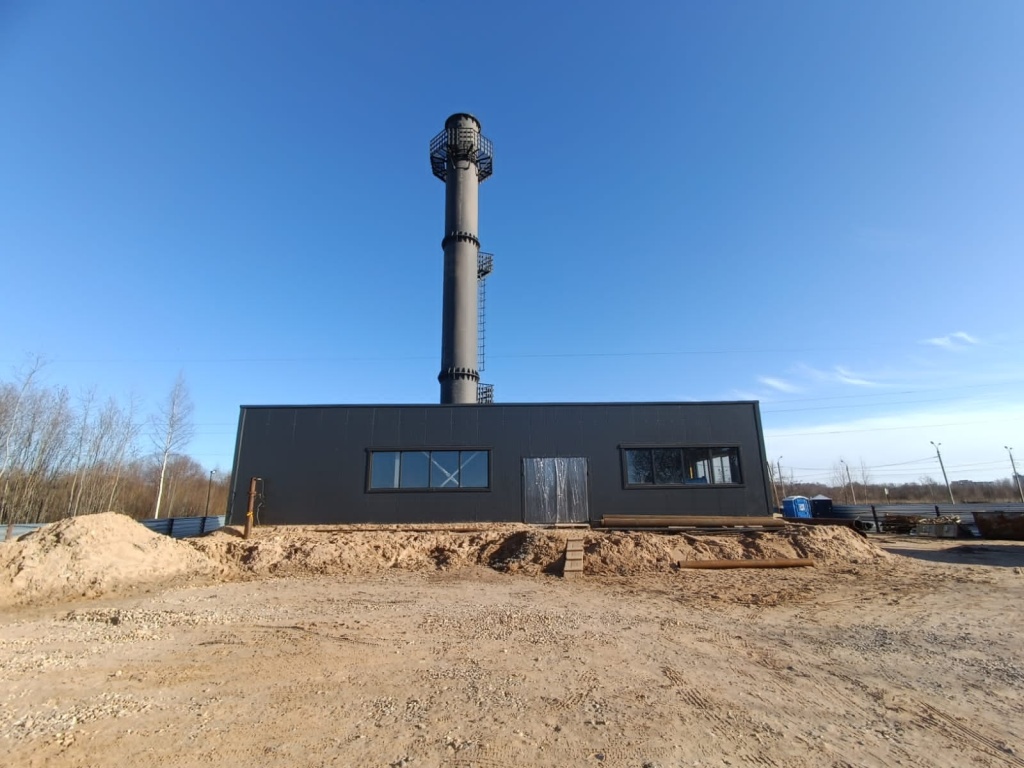

Согласно этим стандартам, любая дымовая труба высотой от 25 метров и более в обязательном порядке должна быть оснащена вертикальными лестницами с промежуточными площадками для отдыха через каждые 10–15 метров высоты. Кроме того, на объекте должны быть предусмотрены смотровые зоны для размещения контрольно-измерительных приборов, системы авиационного светоограждения, а также устройства молниезащиты и контур заземления.

Площадки обслуживания решают сразу несколько критически важных задач.

В первую очередь, они обеспечивают безопасный доступ персонала для проведения регулярных осмотров и ремонтных работ. На этих конструкциях также размещается контрольно-измерительное оборудование, такое как датчики температуры, давления и газоанализаторы, создаются безопасные зоны для выполнения технических операций и организуются промежуточные пункты отдыха при подъеме по высоте.

Типовая система обслуживания включает в себя:

• Вертикальные лестницы с защитными дугами безопасности, которые изготавливаются из горячеоцинкованной или нержавеющей стали и имеют ширину марша 600–800 мм.
• Промежуточные площадки отдыха, которые устанавливаются через каждые 10–15 метров высоты. Они представляют собой металлические настилы с перильным ограждением высотой не менее 1100 мм, способные выдерживать распределенную нагрузку от 300 кг/м².
• Смотровые площадки увеличенной площади в верхней части трубы и в зонах монтажа приборов. Эти площадки должны обязательно иметь рифленый настил, чтобы сотрудники не поскользнулись во время работы.
• Специальные переходные мостики и платформы для безопасного перехода между различными уровнями и доступа к отдельным узлам.

Все металлические элементы должны иметь антикоррозионное покрытие, а их конструкция должна допускать возможность замены отдельных секций без демонтажа всей системы.

Система светоограждения предназначена для четкого обозначения высотного препятствия в темное время суток и при ограниченной видимости, что гарантирует безопасность воздушного движения. Конфигурация системы напрямую зависит от высоты сооружения.

• Для труб высотой до 45 метров применяются огни низкой интенсивности красного цвета, устанавливаемые в самой верхней точке (не менее трех штук, равномерно распределенных по периметру).
• Сооружения высотой от 45 до 105 метров оборудуются огнями средней интенсивности (красными проблесковыми), которые размещаются как на верхушке, так и на промежуточных ярусах через каждые 45–52 метра.

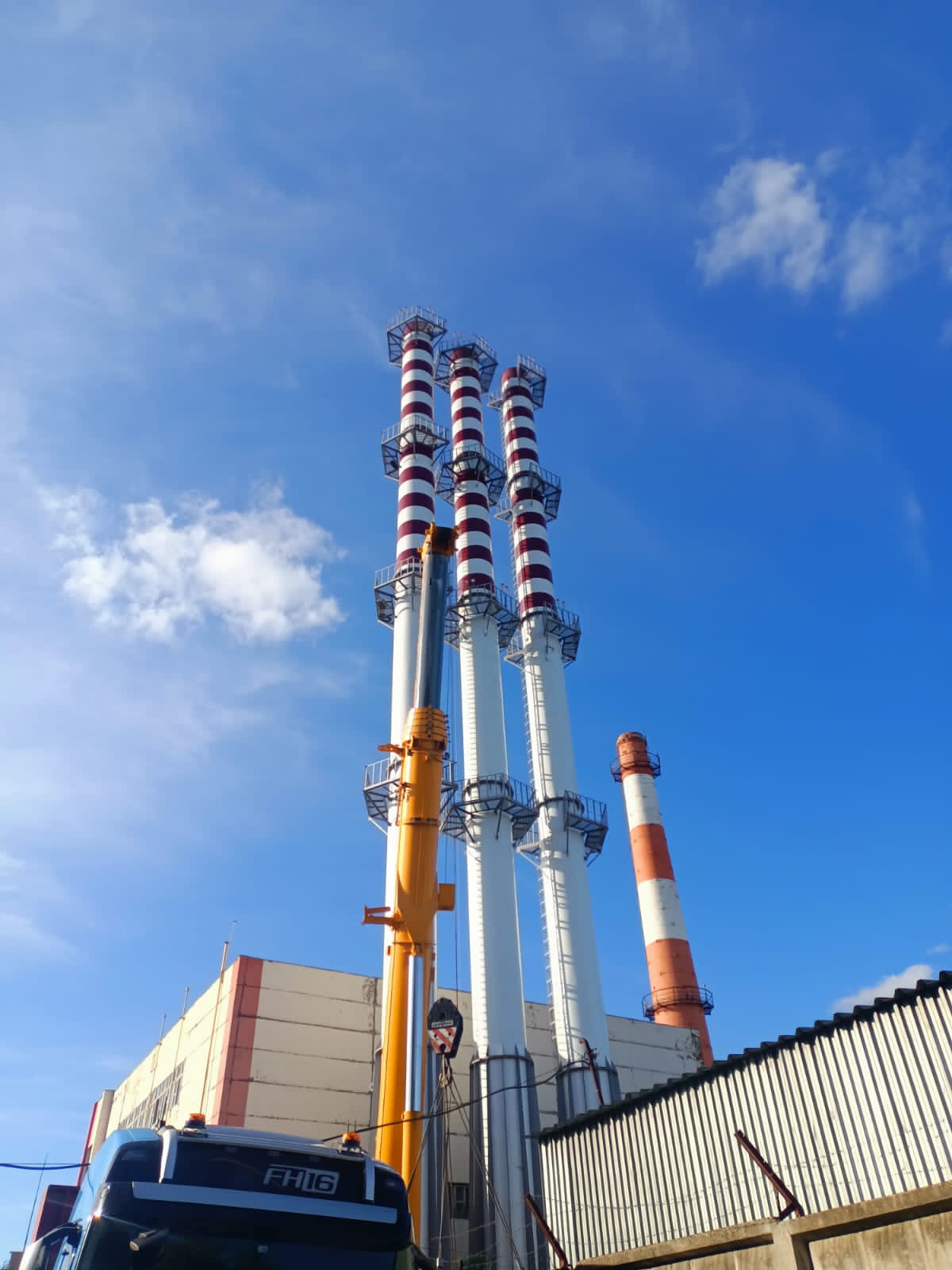

• Для труб выше 105 метров требуется комбинированная система: огни высокой интенсивности белого цвета чередуются с огнями низкой интенсивности по всей высоте, а сам корпус трубы маркируется чередующимися красно-белыми полосами для дневного визуального обозначения.

Независимо от типа, авиационные огни должны быть видны со всех направлений на расстоянии не менее 10 км. Электропитание таких систем осуществляется от двух независимых источников с функцией автоматического переключения. Само оборудование обязано иметь степень защиты не ниже IP54 и интегрированную систему автоматического включения при снижении естественной освещенности, а контроль исправности огней должен выводиться на пульт оператора.
