Высота и диаметр дымоходов котельной: основы выбора и расчета, инженерные решения

Ошибки при выборе данных параметров обходятся дорого: заниженная высота ведет к нарушениям экологических требований и штрафам Росприроднадзора, избыточная — к неоправданным капитальным затратам. Недостаточный диаметр создает гидравлическое сопротивление и снижает КПД котлов; избыточный — замедляет скорость газов, провоцирует их охлаждение и конденсацию кислотных соединений на стенках дымохода. В статье разбираем, какие факторы определяют оба параметра и какие инженерные решения применяются на объектах теплоэнергетики.

Тепловой напор и аэродинамическая тяга

Естественная тяга в дымоходе возникает за счёт разности плотностей горячих дымовых газов внутри ствола и холодного наружного воздуха. Чем выше столб горячего газа, тем больше перепад давлений и тем сильнее тяга. Необходимое разрежение в топке котла рассчитывается исходя из аэродинамического сопротивления всего газового тракта: горелок, газоходов, золоуловителей, шиберов. Высота трубы должна полностью компенсировать это сопротивление с учетом запаса на переходные режимы.

Для объектов с принудительной тягой (дутьевые вентиляторы, дымососы) минимально допустимая высота по тяговому условию может быть ниже, однако экологические нормативы всё равно диктуют собственное, зачастую более жесткое требование.

Экологический расчет рассеивания выбросов

Это главный фактор для большинства котельных. Согласно действующим нормам — — приземная концентрация каждого загрязняющего вещества (NOx, SO₂, CO, взвешенные частицы) не должна превышать гигиенический норматив ПДК м.р. Расчёт выполняется для наихудших метеорологических условий: штиль, температурная инверсия, штиль при максимальной нагрузке котельной.

Высота трубы подбирается так, чтобы горизонтальный перенос шлейфа выбросов выносил максимум концентрации за пределы санитарно-защитной зоны и жилой застройки. Именно экологический расчет чаще всего и задает минимальную высоту, особенно для котельных на твёрдом топливе или мазуте.

Рельеф местности и окружающая застройка

Здания, холмы, лесные массивы создают зоны аэродинамического подпора — области с пониженной скоростью ветра и обратными токами воздуха, в которых шлейф может «прижиматься» к земле. Нормами предусмотрено правило: устье дымохода должно возвышаться над кровлей здания котельной и над кровлями соседних сооружений минимум на 0,5–1,5 м . В условиях плотной промышленной застройки или при наличии рядом высотных объектов проводится специальный аэродинамический анализ.

Нормативные минимумы

Российские нормы устанавливают минимальную высоту дымохода в зависимости от типа и мощности источника:

• для котельных суммарной мощностью до 30 МВт — как правило, не менее 20–30 м;
• для установок на газовом топливе — в соответствии с расчетом рассеивания, но не менее 15 м над уровнем кровли здания котельной;
• для котельных, работающих на угле или мазуте, — требования существенно жёстче, высота нередко составляет 40–80 м и более.

Вся нормативная база — СП 375.1325800.2023, СНиП II-35-76, СП 89.13330.2016, ГОСТ 32875-2014, Федеральный закон № 96-ФЗ «Об охране атмосферного воздуха» — должна учитываться в совокупности.

Объемный расход дымовых газов

Главный исходный параметр. Объем газов, проходящих через дымоход в единицу времени, рассчитывается по паспортным характеристикам котлоагрегатов, виду топлива и коэффициенту избытка воздуха. При суммарной нагрузке нескольких котлов учитывается схема подключения: параллельная (газоходы объединяются в один общий ствол) или раздельная (индивидуальный дымоход на каждый котёл).

Скорость газов в стволе

Оптимальная скорость дымовых газов в сечении дымохода для котельных установок — в диапазоне 6–15 м/с. Нижняя граница продиктована минимально необходимым динамическим давлением для поддержания тяги и во избежание конденсации влаги. Верхняя — гидравлическими потерями: при скоростях свыше 15 м/с резко возрастает аэродинамическое сопротивление тракта, что требует увеличения высоты или применения дымососов. Для высококонцентрированных кислых газов (при сжигании сернистых топлив) нижний предел поднимается, чтобы снизить время контакта конденсата с поверхностью.

Температура газов и теплопотери

Чем длиннее и тоньше дымоход, тем интенсивнее охлаждение газов по высоте ствола. Это критично: если температура газов на устье опустится ниже точки росы (для природного газа — около 55–60 °С; для мазута и угля — 80–130 °С в зависимости от содержания серы), начнется конденсация сернистой и серной кислоты. Выпадающий конденсат агрессивно разрушает металл и футеровку. Поэтому при большой высоте и малом диаметре обязательно предусматривается наружная тепловая изоляция дымохода.

Расчет теплового баланса дымохода по высоте — обязательный этап проектирования. При необходимости диаметр корректируется в сторону увеличения, чтобы снизить скорость и, следовательно, время пребывания газов в трубе, удерживая их температуру выше точки росы.

Конструктивное исполнение и тип несущей конструкции

Диаметр ствола влияет на конструктивное решение всего сооружения:

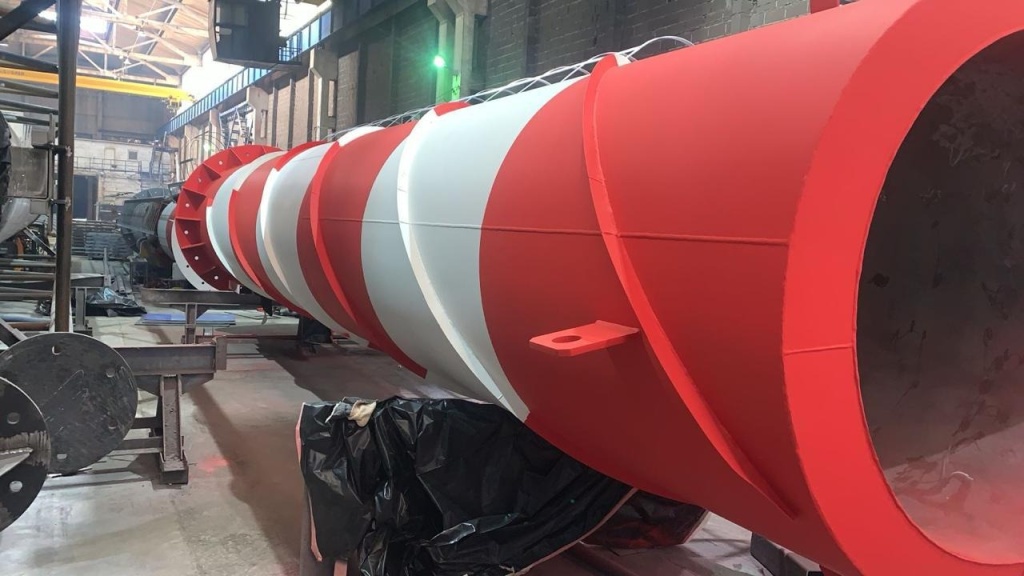

• у самонесущих одноствольных труб диаметр ствола одновременно является несущим элементом; жёсткость конструкции напрямую зависит от соотношения диаметра к высоте;

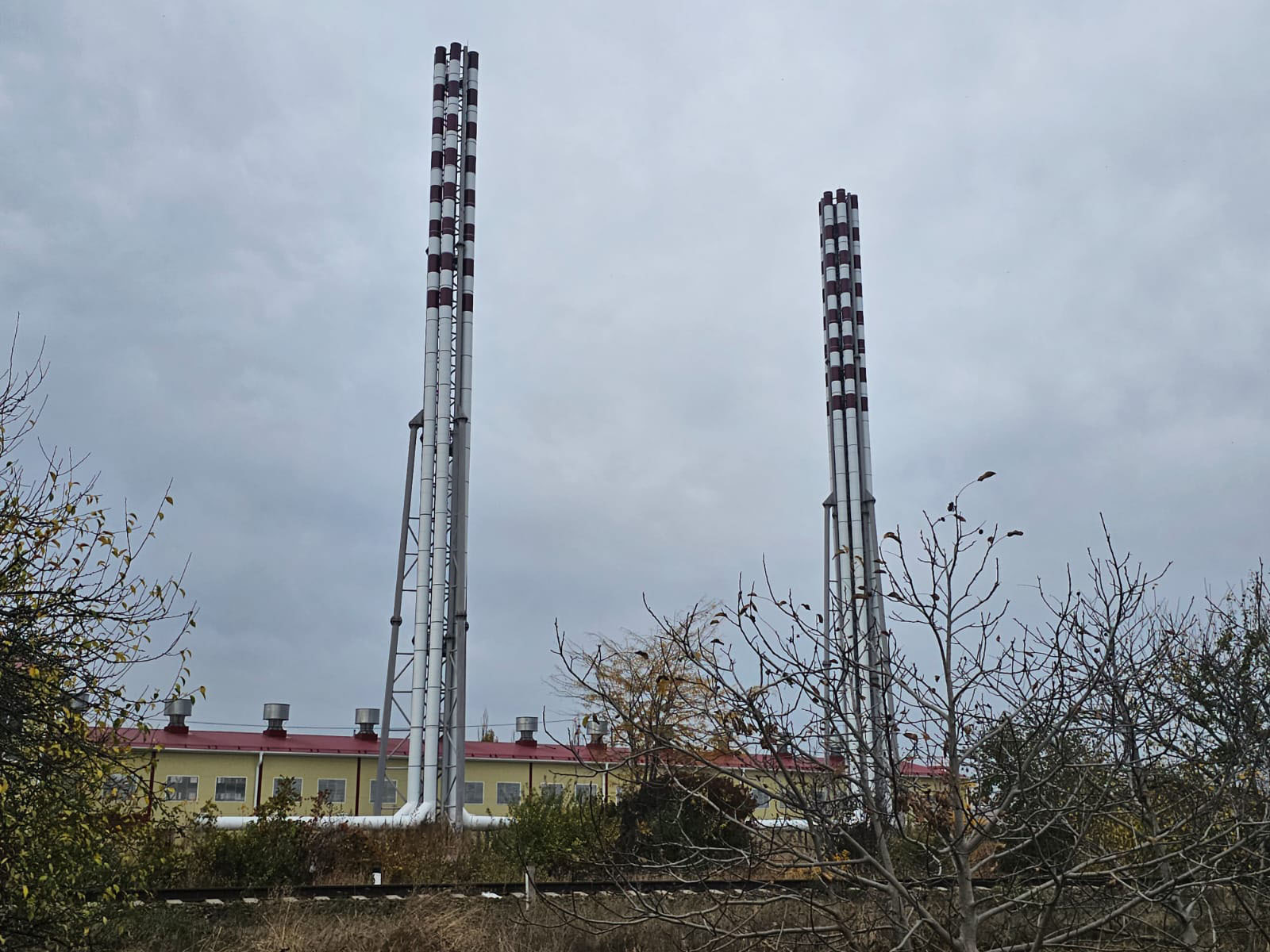

• у ферменных труб газоотводящий ствол подвешивается к несущей металлоконструкции-ферме и может иметь значительно меньший диаметр при большой высоте;
• у труб колонного типа ствол устанавливается на центральную колонну, а диаметр газоотводящей трубы и несущей части рассчитываются независимо.

На практике высота и диаметр проектируются не по отдельности, а в итерационном цикле. Исходные данные — производительность котельной и вид топлива — задают первоначальные оценки, после чего выполняется:

1. Аэродинамический расчет газового тракта: суммируются сопротивления, подбирается высота из условия тяги.
2. Экологический расчет рассеивания: проверяется, достаточна ли высота для соответствия ПДК, при несоответствии высота увеличивается.
3. Тепловой расчёт: по скорости газов и диаметру оценивается температура на устье, при риске конденсации корректируется диаметр или добавляется утеплитель.
4. Конструктивный расчет: проверяется устойчивость ствола под ветровыми, снеговыми и сейсмическими нагрузками, при необходимости меняется тип опорной конструкции.
5. Технико-экономическое сравнение вариантов: оцениваются капитальные затраты, сроки монтажа и стоимость эксплуатации.

Только пройдя все пять этапов, инженер получает окончательные параметры дымохода, готовые к включению в проектную документацию.

Газовая котельная малой мощности (до 5 МВт)

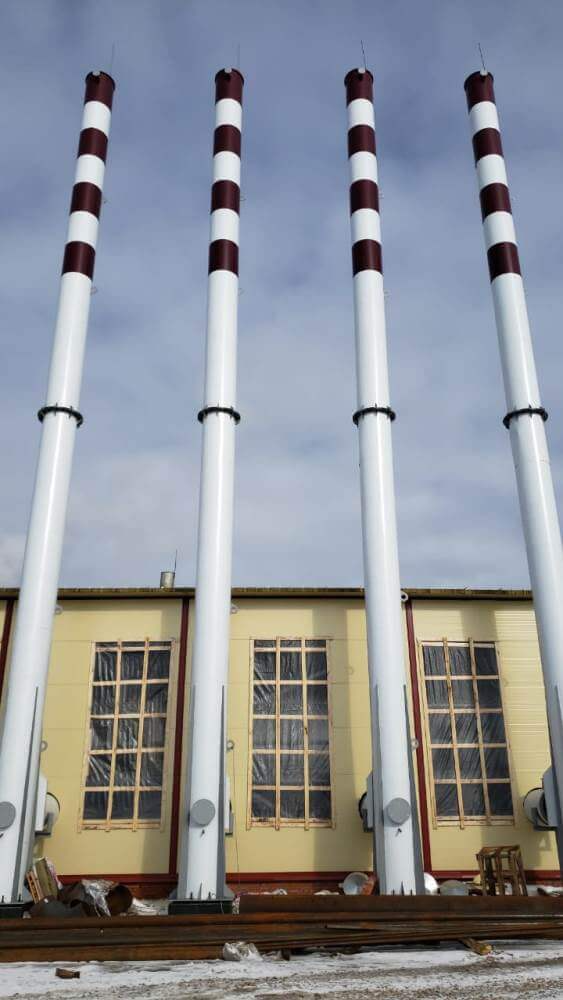

Как правило, применяются самонесущие одноствольные стальные дымоходы высотой 15–30 м и диаметром 300–600 мм. Низкое содержание серы в природном газе позволяет работать при невысоком запасе по точке росы, однако конденсатосборник и кислотостойкое покрытие внутренней поверхности всё равно рекомендуются. При наличии конденсационного котла дымоход проектируется в напорном исполнении с принудительным дымоудалением.

Промышленная котельная на природном газе (5–30 МВт)

Диапазон высот — 25–50 м, диаметры — 500–1200 мм. При нескольких котлах возможны два варианта: единый сборный дымоход (выгодно с точки зрения конструктивных затрат) или индивидуальные стволы (упрощает регулировку и техобслуживание). Принудительная тяга через дымосос позволяет снизить минимальную высоту по тяговому условию, но не по экологическому.

Котельная на мазуте или твердом топливе

Высокое содержание серы и твердых частиц в продуктах сгорания существенно ужесточает требования. Высота нередко превышает 60–100 м. Дымоход оснащается системами золоулавливания (электрофильтры, рукавные фильтры) до устья. Применяются ферменные конструкции с кислотостойкой футеровкой ствола или вставки из специальных сталей и высокотемпературных полимерных лайнеров. Обязательна наружная тепловая изоляция для удержания температуры газов выше точки росы.

Мини-ТЭЦ и газотурбинные установки

Выхлопные газы ГТУ имеют высокую температуру (450–550 °С) и значительную скорость на выходе из турбины, что само по себе обеспечивает мощный тепловой подъем. Высота дымохода для таких объектов определяется преимущественно экологическим расчётом. При установке котла-утилизатора температура на входе в дымоход снижается до 120–180 °С, что требует пересчёта условий конденсации и, при необходимости, увеличения диаметра.

Котельные в условиях плотной городской застройки

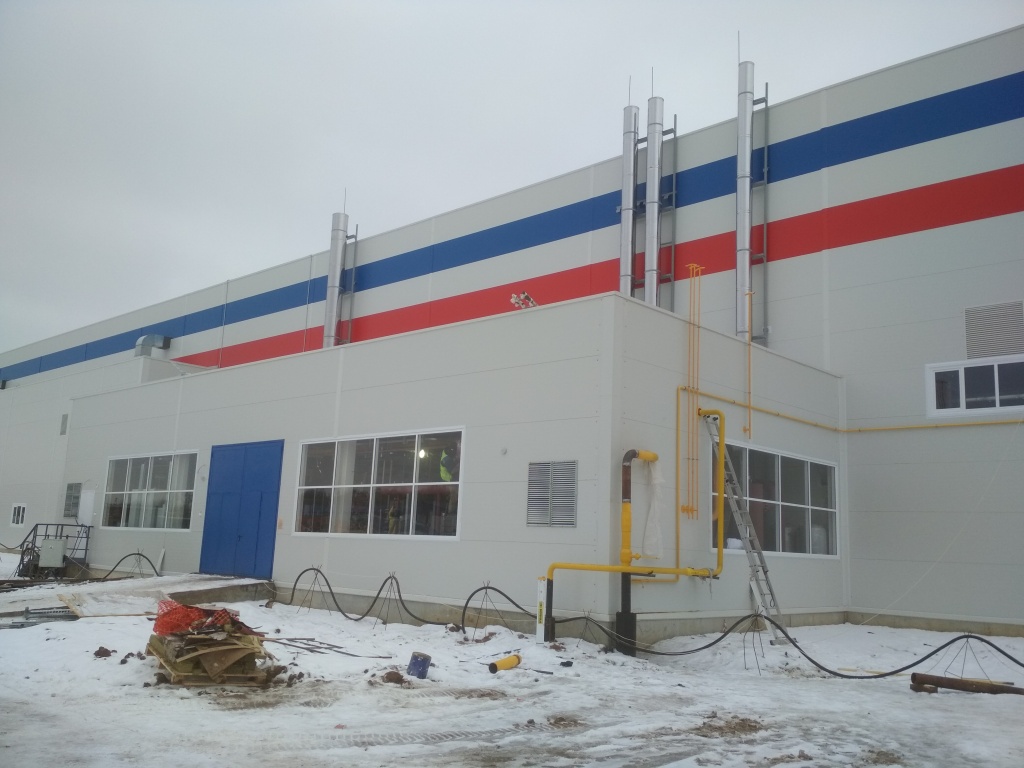

Здесь высота трубы часто конфликтует с ограничениями по согласованию с авиационными службами (особенно вблизи аэропортов), с архитектурными ограничениями охранных зон и градостроительными регламентами. В таких случаях применяются два типа инженерных решений: установка современных систем каталитического или адсорбционного газоочищения (снижение удельного выброса позволяет уменьшить расчетную высоту) либо использование фасадных дымоходов, которые интегрируются в фасад здания и минимизируют видимую высоту над коньком.

Высота и диаметр дымохода котельной — взаимозависимые параметры, каждый из которых определяется целым рядом факторов. Правильный инженерный расчет позволяет найти оптимальное решение, при котором дымоход обеспечивает стабильную тягу, не допускает конденсации агрессивного конденсата, соответствует нормам ПДК и выдерживает ветровые и температурные нагрузки на протяжении всего проектного срока службы.
