Начат монтаж ферменной трубы в с. Братовщина с резервом под третий котёл
Новость
2 октября 2026

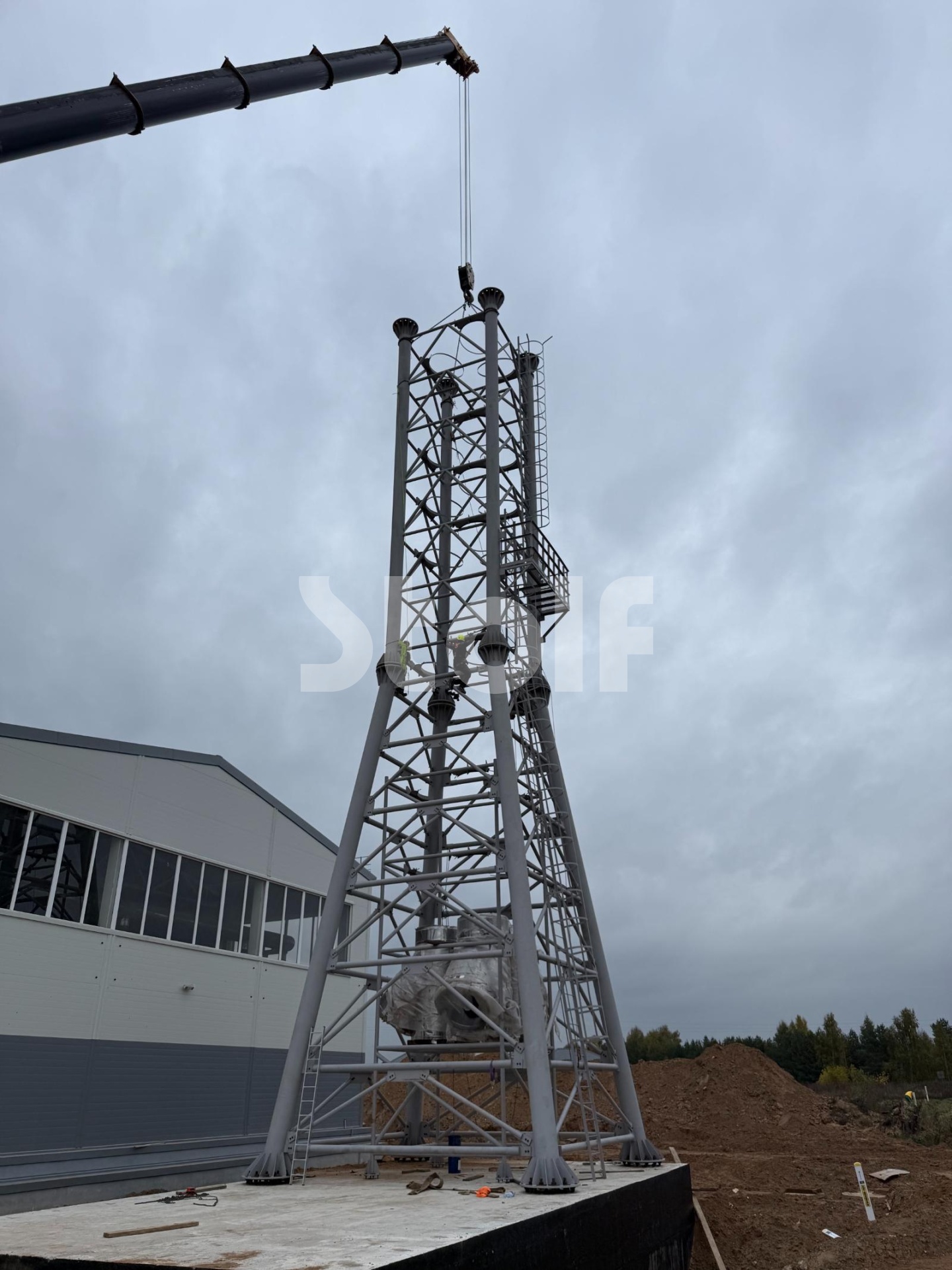

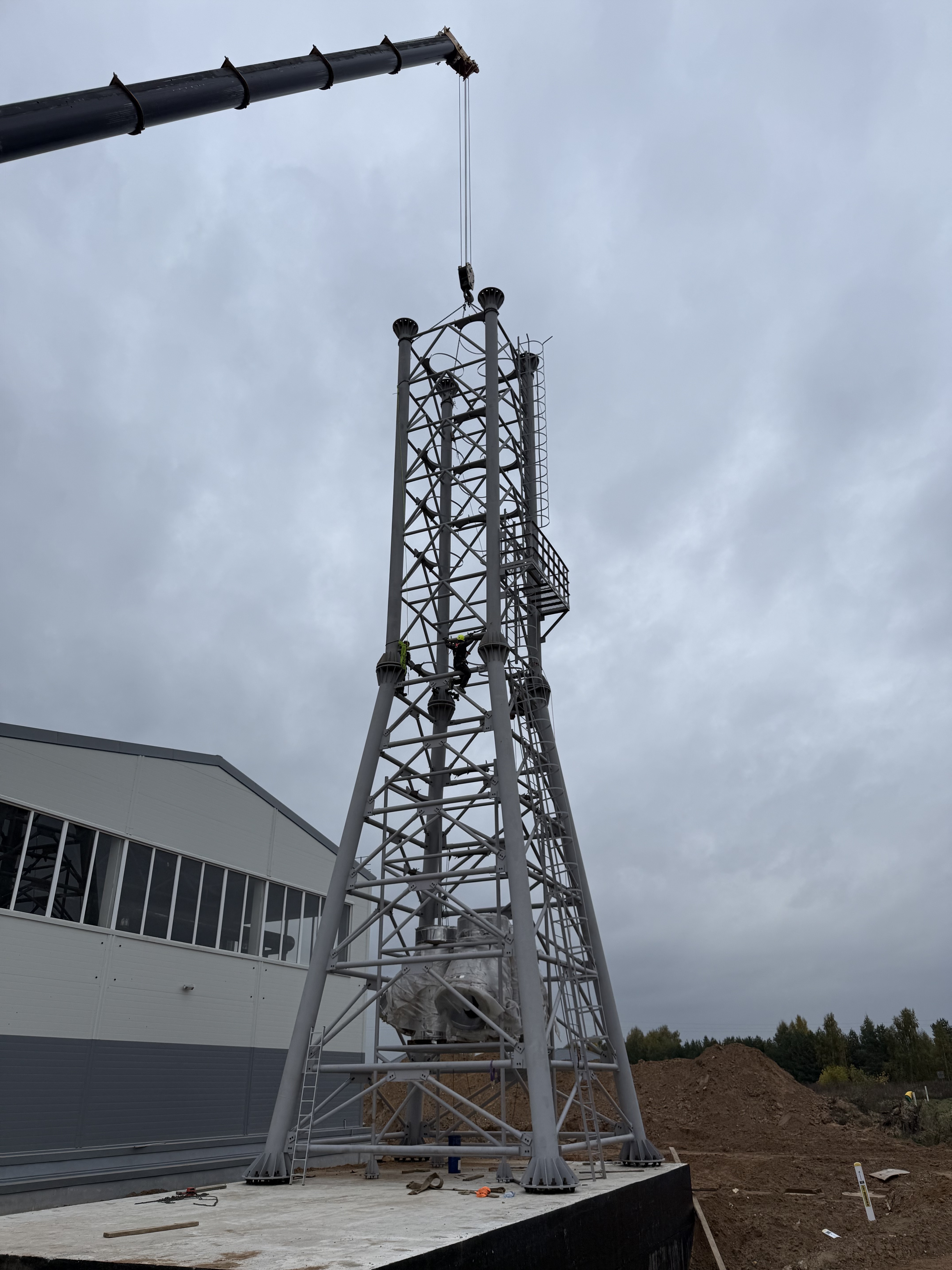

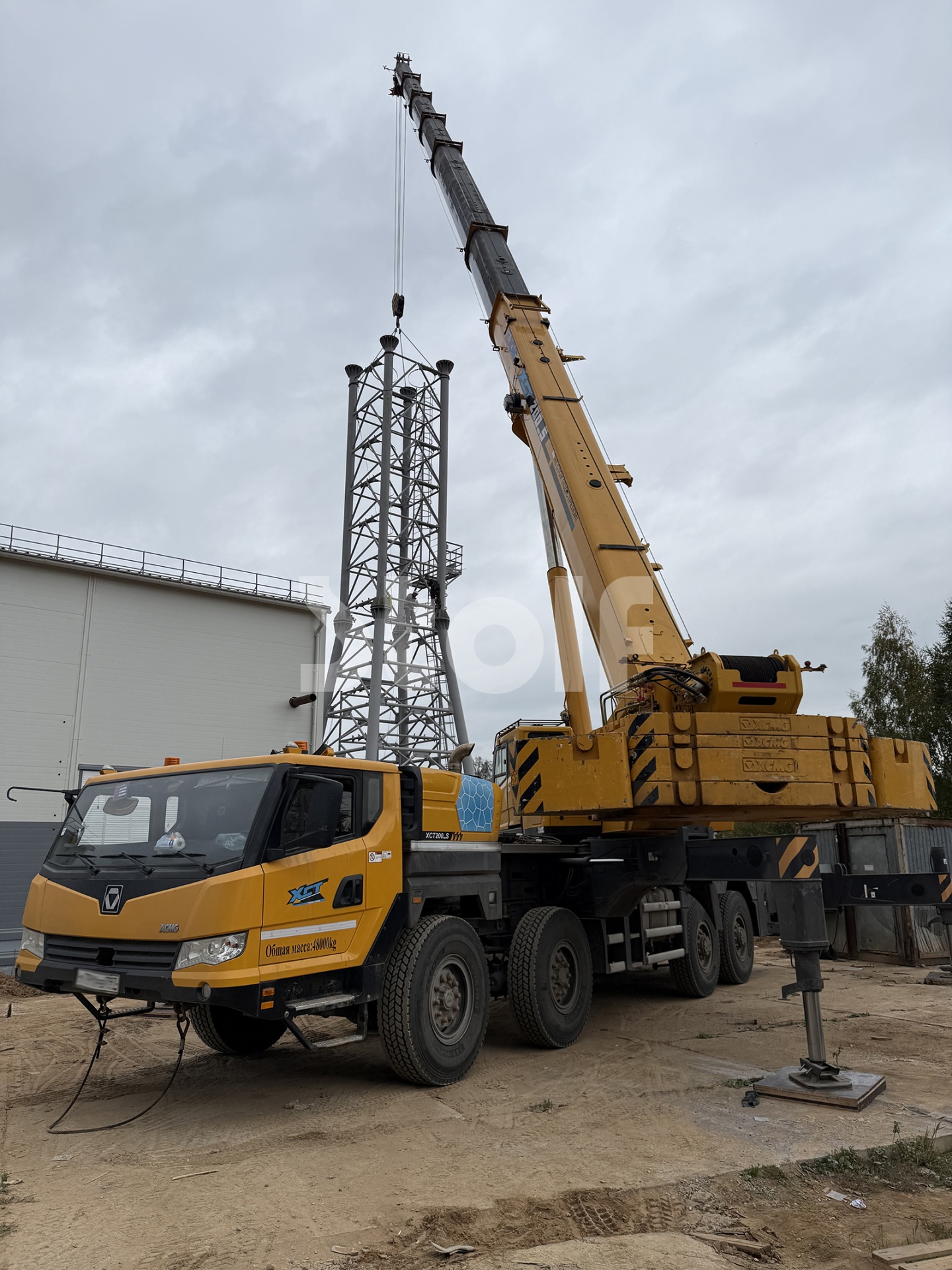

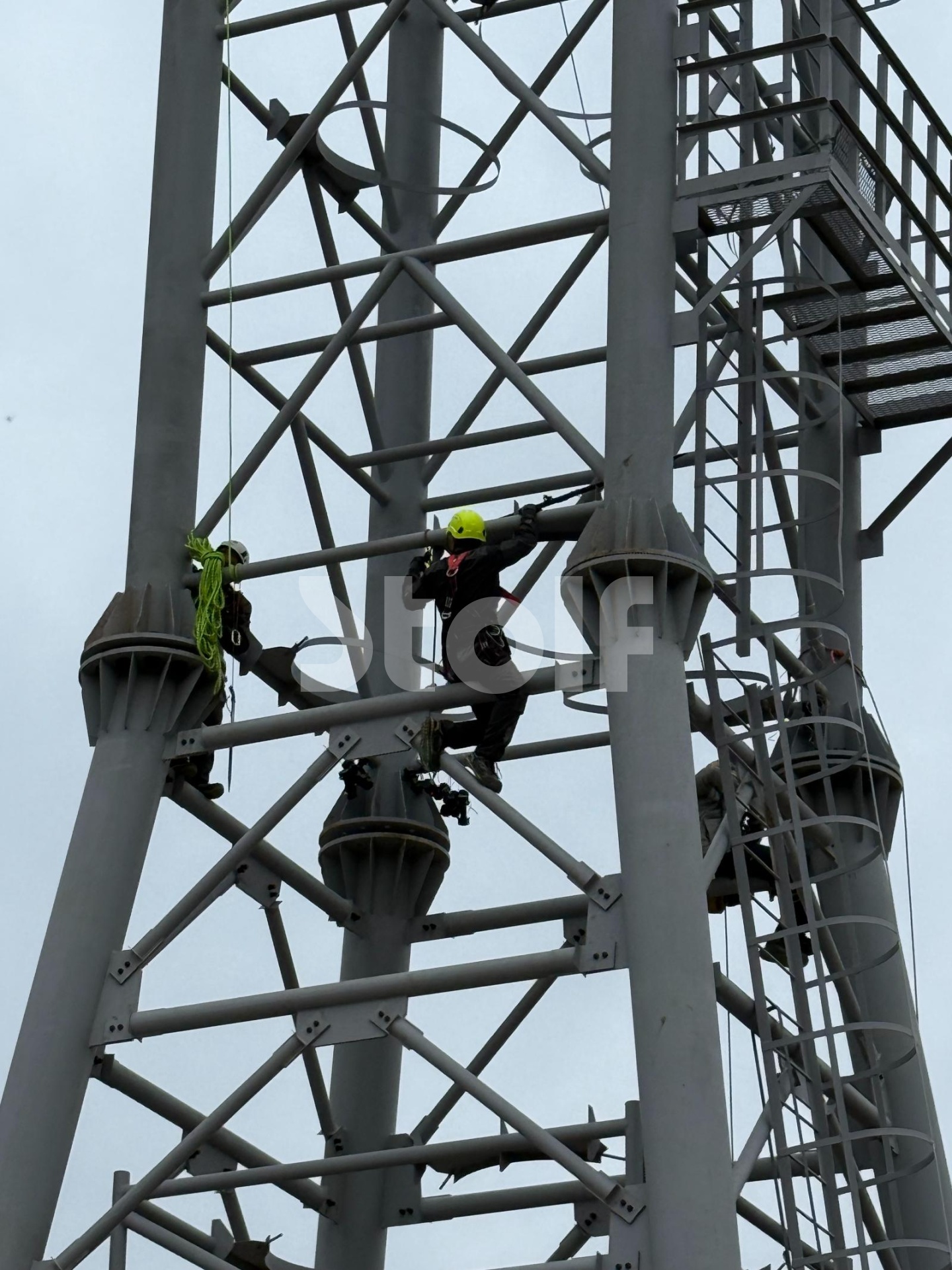

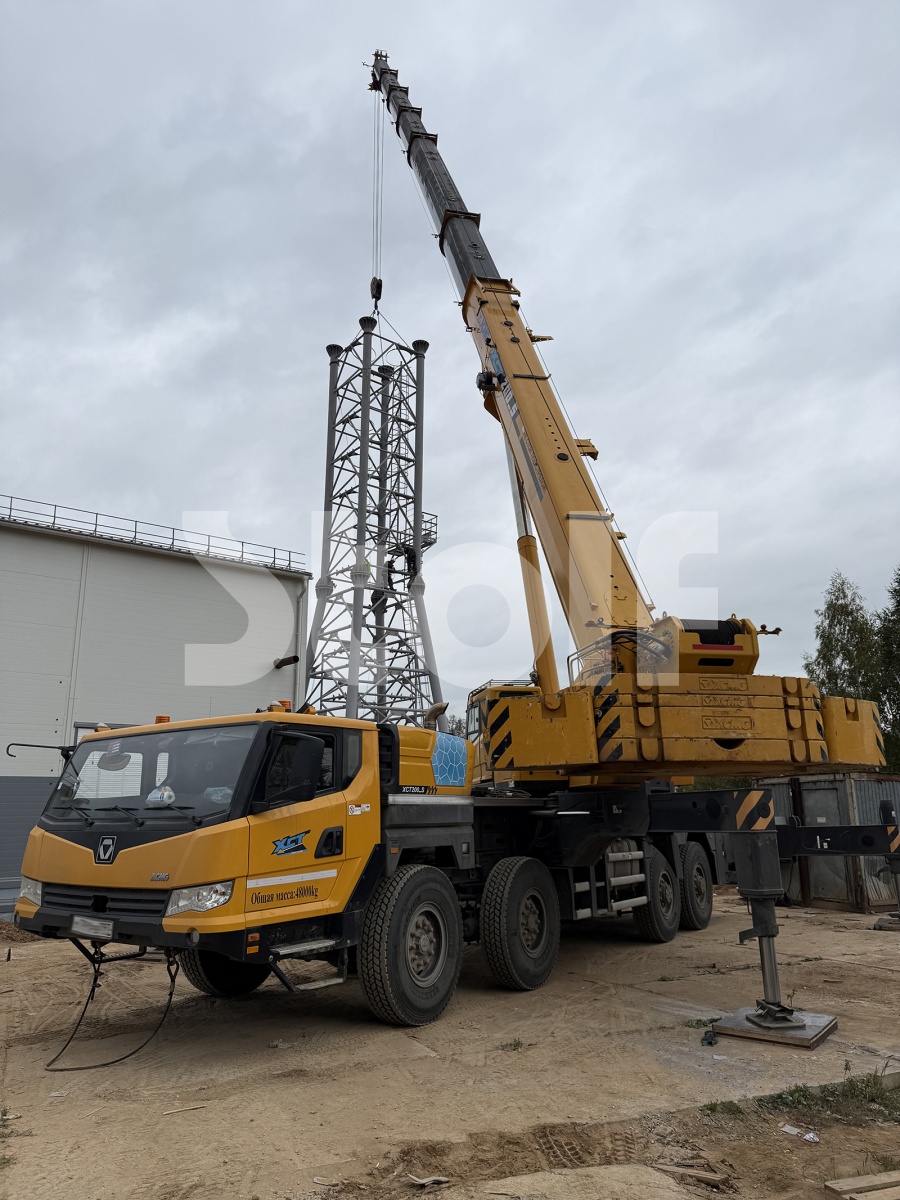

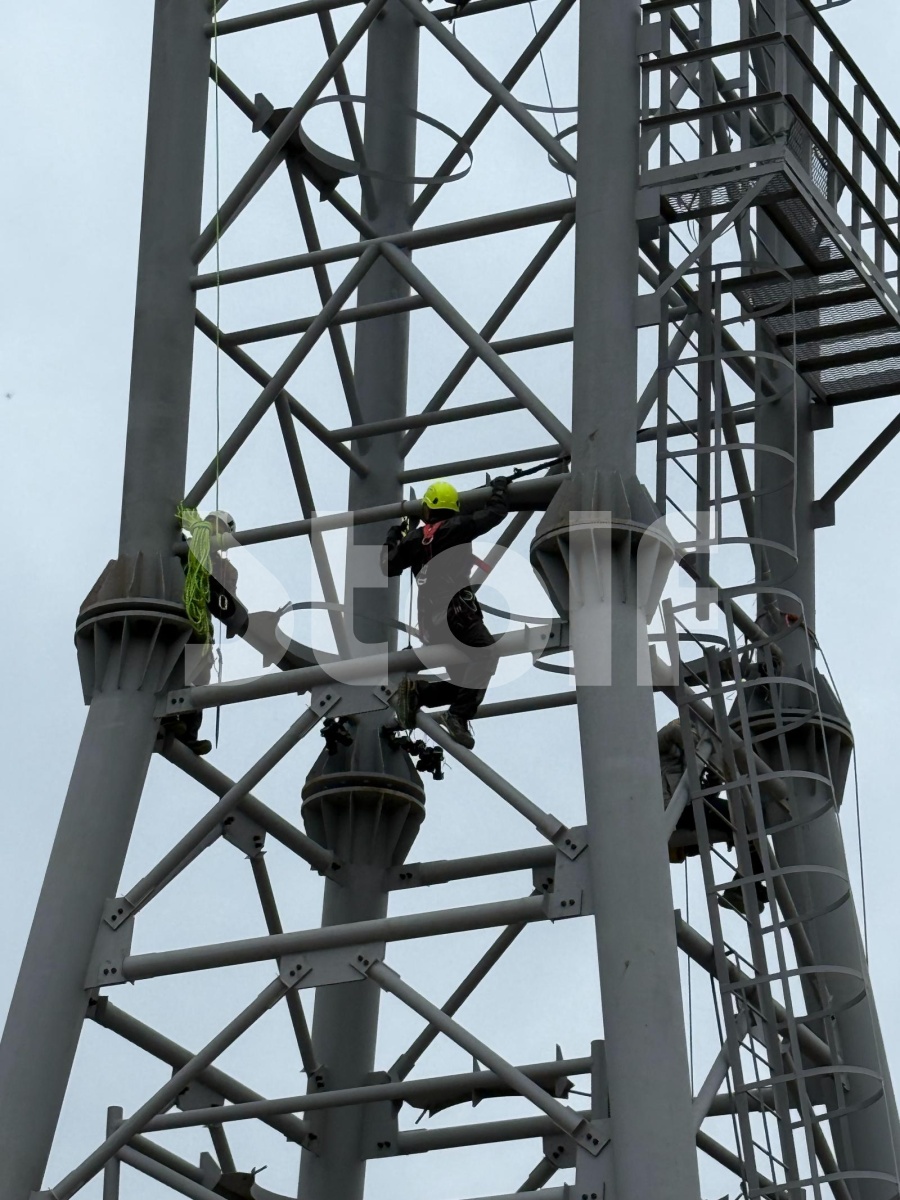

В селе Братовщина Московской области специалисты ООО «Штольф» приступили к монтажу дымовой трубы ферменного типа ТДФТ высотой 60 метров.
О проекте
Конструкция рассчитана на развитие котельной и предусматривает подключение трёх котлов. Два действующих котла подключаются на текущем этапе, а для третьего заранее предусмотрена техническая возможность присоединения без переделки общей схемы газоотведения. Такое решение позволит в дальнейшем нарастить мощность объекта с минимальным объёмом дополнительных работ.
Технические характеристики дымовой трубы ТДФТ:
- Тип конструкции: четырёхгранная самонесущая дымовая труба ферменного типа.
- Высота: 60 м.
- Комплектация: 5 секций по 12 м.
- Количество газоходов: 3 шт.
- Диаметр газоходов: 1100 мм.
- Исполнение газоходов: модульные утеплённые газоходы типа «сэндвич».
- Материалы: нержавеющая сталь AISI 304 / AISI 430.
- Теплоизоляция: «Техноблок Стандарт», толщина 50 мм.
- Назначение: отвод продуктов сгорания природного газа.
- Температура продуктов сгорания на выходе из котла: до 180 °C.
Три вертикальных ствола обеспечивают отвод продуктов сгорания от действующего оборудования и создают резерв для подключения дополнительного котла. Это повышает гибкость системы дымоудаления и упрощает дальнейшую модернизацию котельной.
ООО «Штольф» продолжает монтажные работы на объекте в Братовщине.
