Дымовая труба на растяжках «ТР-630-31м-5в» под контейнерную доставку

Магаданская область, Ольский муниципальный округ, с. Клёпка

Для котельных

Тип трубы: ТР — металлическая труба на растяжках

Марка трубы: ТР-630-31м-5в

Высота трубы: 31 м

Газоходы: 630 мм — 1 шт

Материал несущего ствола: Сталь марки 09Г2С

Дата отгрузки: 28.11.2025

Толщина стенки: 8 мм

Комплектация по секциям: 3 секции, высота отгрузочной секции до 11,8 м

Основной вид топлива: Мазут

Максимальная температура дымовых газов: 320 °C

Задача

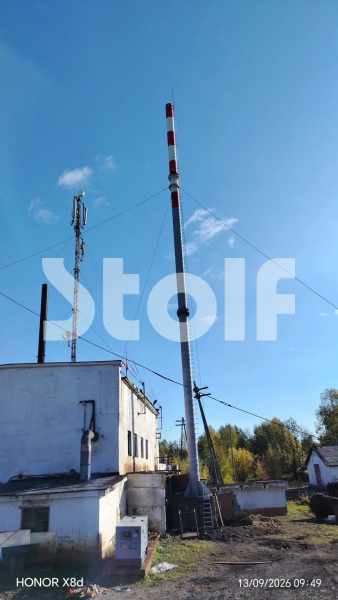

Дымовая труба на растяжках высотой 31 метр для отвода продуктов сгорания котельной при работе на мазутном топливе. Объект — Магаданская обл., Ольский муниципальный округ, с. Клёпка.

В составе конструкции по заданию — один дымоотводящий ствол наружным диаметром 630 мм (условный проход Dy 600), сталь 09Г2С, толщина стенки 8 мм; теплоизоляция и облицовочный слой не входят в требования. Расчётная температура дымовых газов — до 320 °C.

При поставке действовало ограничение по логистике: объект в удалённом регионе, металлоконструкцию заказчик перевозил в контейнере по воде. Секции длиной 12 м в контейнер не входили; в задании требовалось предусмотреть деление ствола на отгрузочные части меньшей длины без снижения высоты 31 м.

Решение

ООО «Штольф» по техническому заданию заказчика выполнило проектирование и изготовление дымовой трубы на растяжках для котельной в с. Клёпка (Ольский муниципальный округ, Магаданская область).

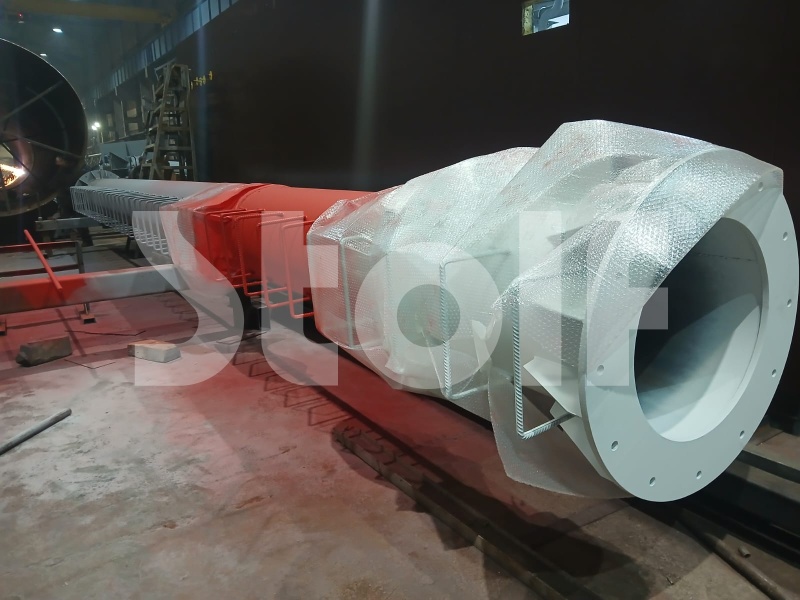

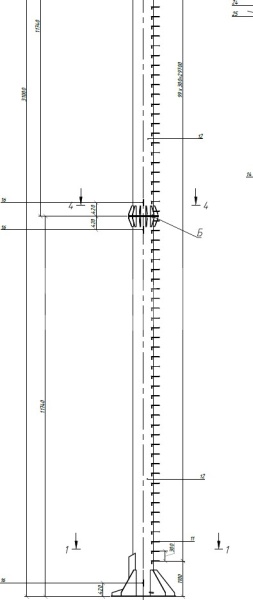

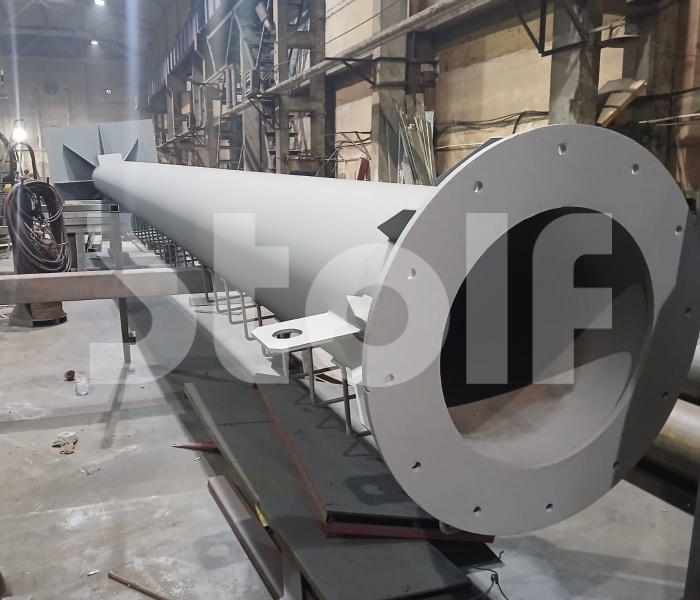

Ствол разделён на три отгрузочные секции длиной до 11,8 м — с учётом контейнерной доставки по воде. Наружную поверхность защищает система покрытий КО-870 (два слоя, серый цвет); на верхней трети высоты нанесена сигнальная полосатая окраска. Крепление — комплект растяжек с элементами натяжения.

Основные характеристики

Материал ствола	Сталь 09Г2С, толщина стенки 8 мм
Теплоизоляция	Не предусмотрена
Наружное антикоррозионное покрытие	КО-870, 2 слоя, цвет серый
Сигнальная окраска	Полосы красный (RAL 3020 или 3005) и белый (RAL 9003)

Комплектация

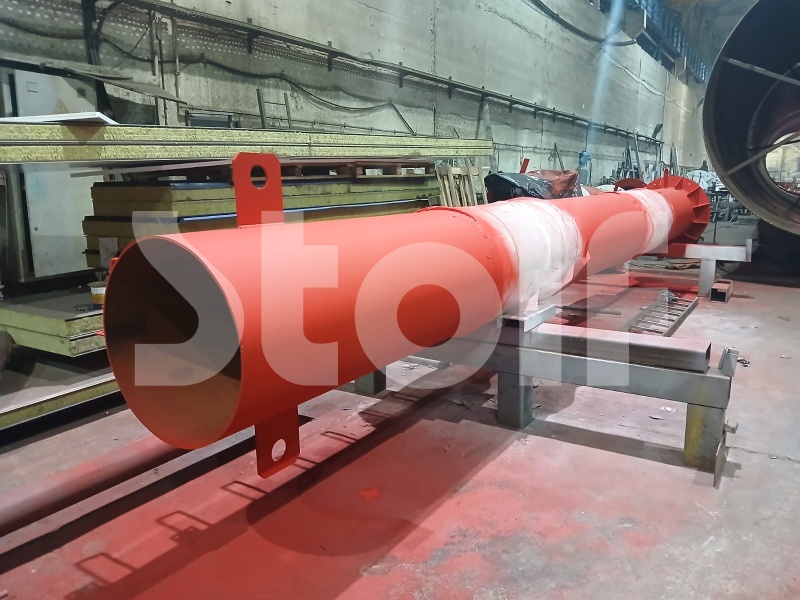

- Комплект дымовой трубы (ствол Dy 630, L = 31 м, опорная плита, ребра жёсткости) — 1 комплект.
- Комплект растяжек с талрепами — 1 комплект.
- Молниеотвод — 1 шт.
- Дренаж конденсата — 1 комплект, в сборе.
- Ревизионный люк — 1 шт., в сборе.
- Лестница (скобы-ступени) — входит в поставку.
- Крепёж — входит в поставку.
- Патрубок горизонтального участка — 1 шт.
- Горизонтальный участок, площадки обслуживания, анкерная корзина — не входят в поставку.

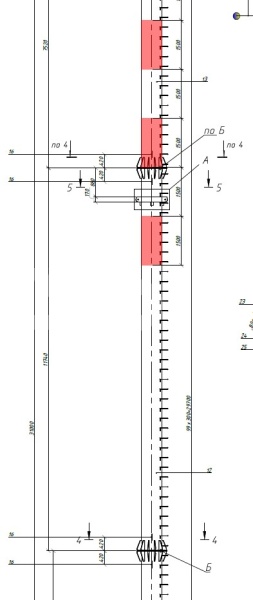

- Паспорт на дымовую трубу; проектная документация раздела КМ — на бумажном носителе, 2 экз.
