Самонесущая дымовая труба высотой 49,5 метров с диаметром 1600 мм предназначена для отвода дымовых газов
Задача

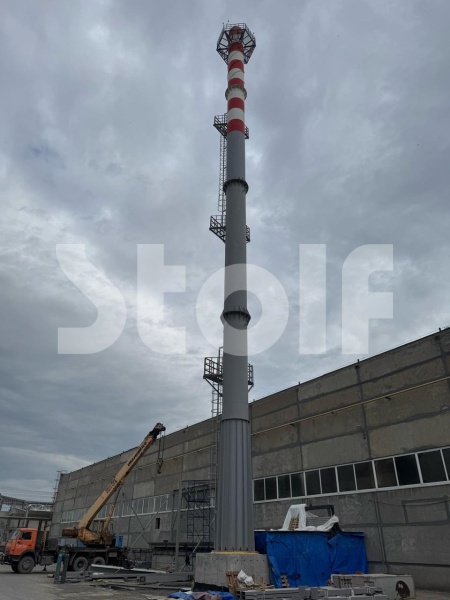

Самонесущая дымовая труба высотой 49,5 метров с диаметром 1600 мм предназначена для отвода дымовых газов. Установлена в Свердловской области, г. Богданович, ул. Степана Разина, 60, корпус А, литер 17.
Труба изготовлена из стали марки Ст3. Толщина стенки секций составляет: первая – 10 мм, вторая и третья – по 8 мм, четвертая – 6 мм. Секции соединяются монтажным фланцевым соединением. Высота одной секции не превышает 13,5 м.
Максимальная температура газов достигает 290 °C. Внутренний газоотводящий ствол диаметром 1300 мм выполнен из нержавеющей стали AISI 321: толщина стенки первой секции — 3 мм, последующих — по 2 мм. Ствол утеплен прошивным матом Rockwool Wired Mat 80 толщиной 100 мм.

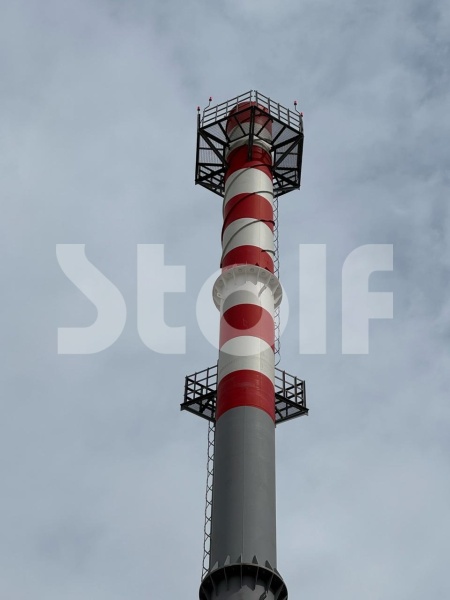

Антикоррозионная защита внутренней поверхности не предусмотрена. Наружная поверхность окрашена в серый цвет (грунт-эмаль Продекор) с маркировочной окраской — чередующиеся полосы красного (RAL 3020/3005) и белого (RAL 9003) цветов на 1/3 высоты.
Комплект поставки включает: внутренний дымоотводящий ствол, ревизию, лестницу с проходными и обслуживающими площадками, молниеприемник, световое ограждение со шкафом управления и комплект метизов.
Решение
Основные характеристики
| Диаметр внутреннего газохода | Ду1300 |
| Материал внутреннего газохода | Aisi 321 |
| Окраска несущей конструкции | Грунт-Эмаль Продекор, цвет: серый |
| Маркировочная окраска дымоотводящего ствола | Есть (1/3 высоты чередующиеся полосы красного RAL3020 или 3005 и белого RAL 9003 цветов) |
Комплектация
|
Основные требования к инженерному и технологическому оборудованию |
|
|
Труба несущего ствола Ду1600 в комплекте с опорной пластиной и ребрами жесткости, L=49,5м.п. |
1 комплект |
|
Внутренний газоход Ду1300, L=49,5 м (отвод газов через фундаментную плиту дымоотводящего ствола) |
1 комплект |
|
Молниеприемник |
1 комплект |
|
Конденсатоотводчик |
Не предусмотрен |
|
Ревизия |
1 шт. в сборе |
|
Горизонтальный участок |
Не включен |
|
Опоры для горизонтального участка |
Не включены |
|
Лестница L=49,5 м |
Включена |
|
Площадка обслуживания |
1 шт. в сборе |
|
Площадки проходные |
3 шт. в сборе |
|
Анкерная корзина |
Не включена |
|
Световое ограждение в комплекте со шкафом управления |
2 комплекта |
|
Метиз |
Включен |
|
Комплект документации |
1.Паспорт на дымовую трубу; 2.Проект в составе -КМ: «Конструкции металлические Дымовой трубы» - Раздел СКАД-отчет (расчет несущей способности) - Раздел КЖ «Конструкции железобетонные» - Раздел ЭМ «Электромеханический раздел» - Раздел ППР «План производства работ» 3. Сертификаты на используемые материалы - копия; 4. Сертификат на Дымовые трубы - копия; 5. Выписка из СРО - копия |
