Дымовые трубы для промышленных котельных: особенности выбора и расчета

Статья
17 декабря 2024

Промышленные котельные используются для теплоснабжения предприятий, а также для отвода отработанных газов от производственного оборудования — сушильных машин, печей на хлебопекарных, металлургических заводах.




Особенности дымоходов котельных

Дымовая труба — это важная часть котельной, которая влияет на безопасность и эффективность ее работы. Труба отводит отработанные газы в верхние слои атмосферы, тем самым обеспечивает безопасные условия внутри помещения и соблюдение экологических нормативов выбросов в окружающую среду.

Дымоходы котельных бывают нескольких типов: колонные, фасадные, но наиболее популярны ферменные. Они представляют собой сооружение, которое состоит из фермы и закрепленных на ней газоходов.

Выбор дымоходов ферменного типа объясняется следующими преимуществами:

  • относительно небольшой вес конструкции,
  • прочность крепления,
  • стойкость к веществам, которые образуются в процессе сгорания топлива,
  • простота обслуживания,
  • высокая скорость монтажа.

Труба ферменного типа может включать в себя до шести газоходов, благодаря этому поэтому возможен отвод продуктов сгорания сразу от нескольких единиц оборудования.

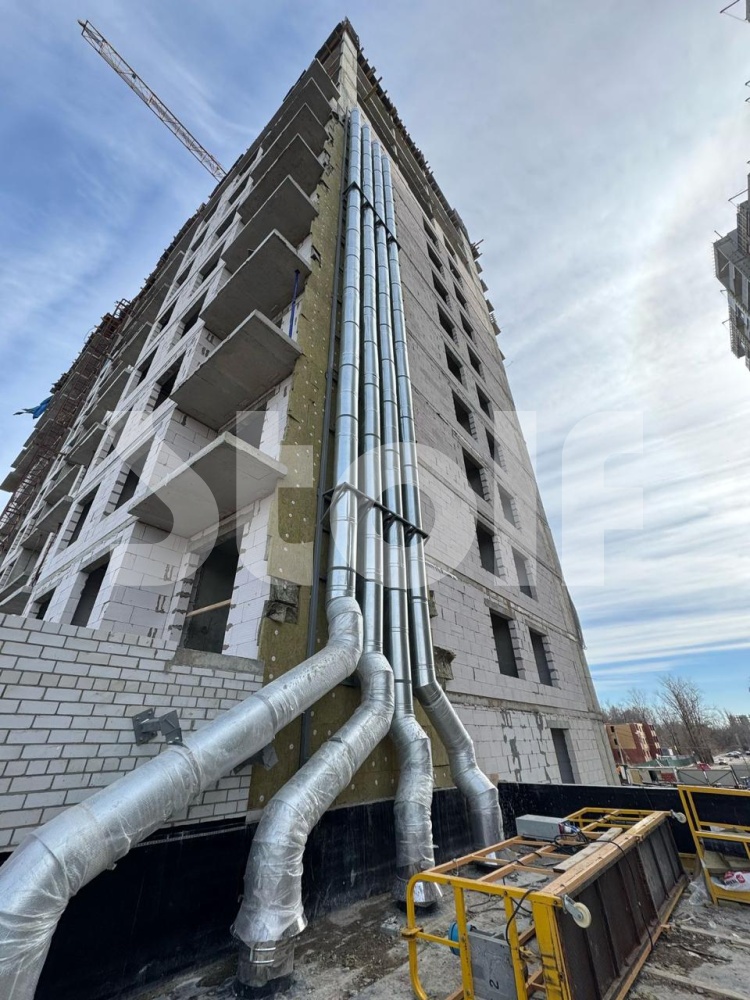

Ферменные дымовые трубы для котельнойДымоход ферменного типа для котельной

Как устроены ферменные дымоходы

Конструкция состоит из трех слоев:

  1. Внутренний из нержавеющей стали, которая не теряет своих свойств под влиянием агрессивных химических веществ.
  2. Промежуточный теплоизоляционный. Изготавливается из огнестойкой минеральной или базальтовой ваты различной толщины. Она зависит от характеристик трубы и особенностей ее эксплуатации, поэтому определяется индивидуально для конкретного объекта. Теплоизоляция не дает дымовым газам быстро остыть, предупреждает образование конденсата, а также улучшает тягу и увеличивает срок службы трубы.
  3. Внешний слой производится из прочной, надежной стали, которая не боится осадков, коррозии, устойчива к ветровым и другим механическим нагрузкам.

Проектированием дымовой трубы котельной, расчетом ее высоты, изготовлением и установкой должны заниматься профессиональные компании. От правильности этих действий будет зависит эффективность дымоотведения и работы самой котельной, а также срок ее службы.

Особенности расчета дымовой трубы и ее основные параметры

Основа всех расчетов — показатели тяги и ветровая нагрузка. Малейшая ошибка в этих параметрах приводит к неправильной работе всей системы.

Высота и диаметр

Обычно высота трубы рассчитывается в условиях естественной тяги, а затем проверяется на основе коэффициента скорости рассеивания продуктов сгорания и дымовых газов. На величину последнего влияют такие факторы, как:

  • климатические особенности местности,
  • рельеф, на котором будет установлен дымоход,
  • температура выбрасываемых наружу продуктов сгорания,
  • скорость воздушных потоков.

Диаметр трубы котельной определяется количеством топлива, которое сгорает за единицу времени. От выбора диаметра зависит эффективность котла. При слишком большом, газы будут быстрее остывать, образуется конденсат, а слишком маленький будет препятствовать свободному отводу продуктов сгорания.

Проектирование и производство дымовых труб для котельной

Аэродинамические показатели

Аэродинамические параметры рассчитываются по специальным математическим формулам, на основе данных об объекте, которые предоставил Заказчик. К ним относятся:

  • тип котельной,
  • тип и высота дымовой трубы,
  • параметры дымохода (материал изготовления и его толщина, ширина теплоизоляционного слоя, внутренний диаметр канала)
  • наименование оборудования, к которому будет подключен газоход
  • используемое топливо
  • параметры отходящих газов: скорость, температура и другие показатели.

Учитываются также размеры зданий, которые находятся неподалеку от котельной, снеговая и ветровая нагрузка, сейсмические особенности местности и многое другое.

Все показатели подставляются в формулу и в результате рассчитываются итоговые характеристики трубы. От их правильности будет зависеть эффективность работы самого дымохода и подключенного к нему котельного оборудования.

Грамотно спроектированный дымоход — залог долговечности, безопасности и успешного функционирования всей котельной, поэтому здесь важно обращаться к профессионалам с большим опытом в данной сфере.

Компания «Штольф» занимается производством дымовых труб более 10 лет. Мы проектируем, изготавливаем, доставляем и устанавливаем дымоходы различного типа — ферменные, самонесущие, фасадные, колонные, на растяжках. Осуществляем пусконаладочные работы после монтажа трубы на объект. Такой комплексный подход позволяет избежать ошибок и гарантирует высокое качество выполнения услуги.
