Задача

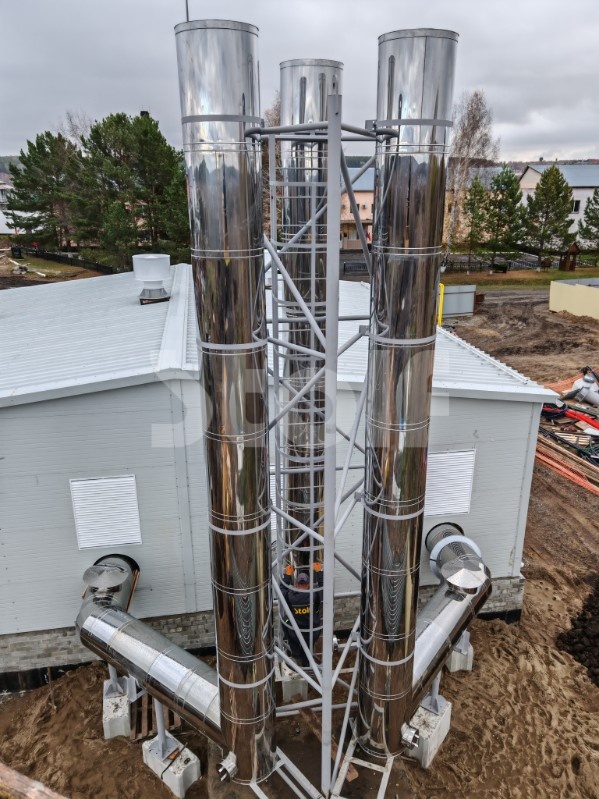

Ферменная дымовая труба высотой 8 метров для удаления продуктов сгорания от водогрейных котлов. Расположена в Ярославской обл.
Состоит из 2 газоходов диаметром 550 мм. Внутренняя поверхность газоходов изготовлена из нержавеющей стали AISI 304 толщиной 0,8 мм, наружная — из оцинкованной стали толщиной 0,7 мм с полимерным покрытием в RAL. Теплоизоляция выполнена из минеральной ваты «ROCKWOOL WIRED MAT 50» толщиной 50 мм.
Решение
Основные характеристики
| Рабочая поверхность | Aisi 304, S=0,8 мм |
| Покровный слой | оцинкованная сталь с полимерным покрытием в RAL, s=0.7 мм |
| Теплоизоляция | минеральная вата ROCKWOOL WIRED MAT 50, s=50 мм |
Процесс
Компания Stolf провела следующие работы по решению поставленной задачи:
Похожие проекты
Металлоконструкции распределительного воздуховода вентиляционной трубы длинной 65 м
Ульяновская область
Место установки: Ульяновская область
Тип Конструкции : Воздуховод
Несущее конструкции Воздуховода : Балки; стойки, Связи и Распорки
Общая длина Воздуховода : 65 м*
Длиной одной секции воздуховода : Не более 6 м
Материал несущих конструкции Воздуховода : Сталь марки Ст3 (C245)
Дата изготовления: 05.07.2023
Ферменная дымовая труба высотой 75 м с четырьмя дымоходами диаметром 1200мм
Московская область
Место установки: Московская обл. г. Реутов
Тип дымовой трубы: ТДФТ (Труба дымовая ферменного типа)
Высота: 75м*
Материал несущей конструкции до отметки 36,000*: Сталь марки 09Г2с*
Материал несущей конструкции от отметки 36,000*: Сталь марки Ст3*
Дата изготовления: 10.11.2025
Труба ферменного типа «ТДСУ-1х1700-30м-1в»
Ковыктинское газовое месторождение
Место установки: Ковыктинское газовое месторождение
Тип дымовой трубы: Труба дымовая ферменного типа
Тип несущей конструкции: 4-х гранная ферменная самонесущая
Высота: 30 м
Материал несущей конструкции: Сталь марки Ст3
Количество секций : 3
Дата изготовления: 15.05.2023

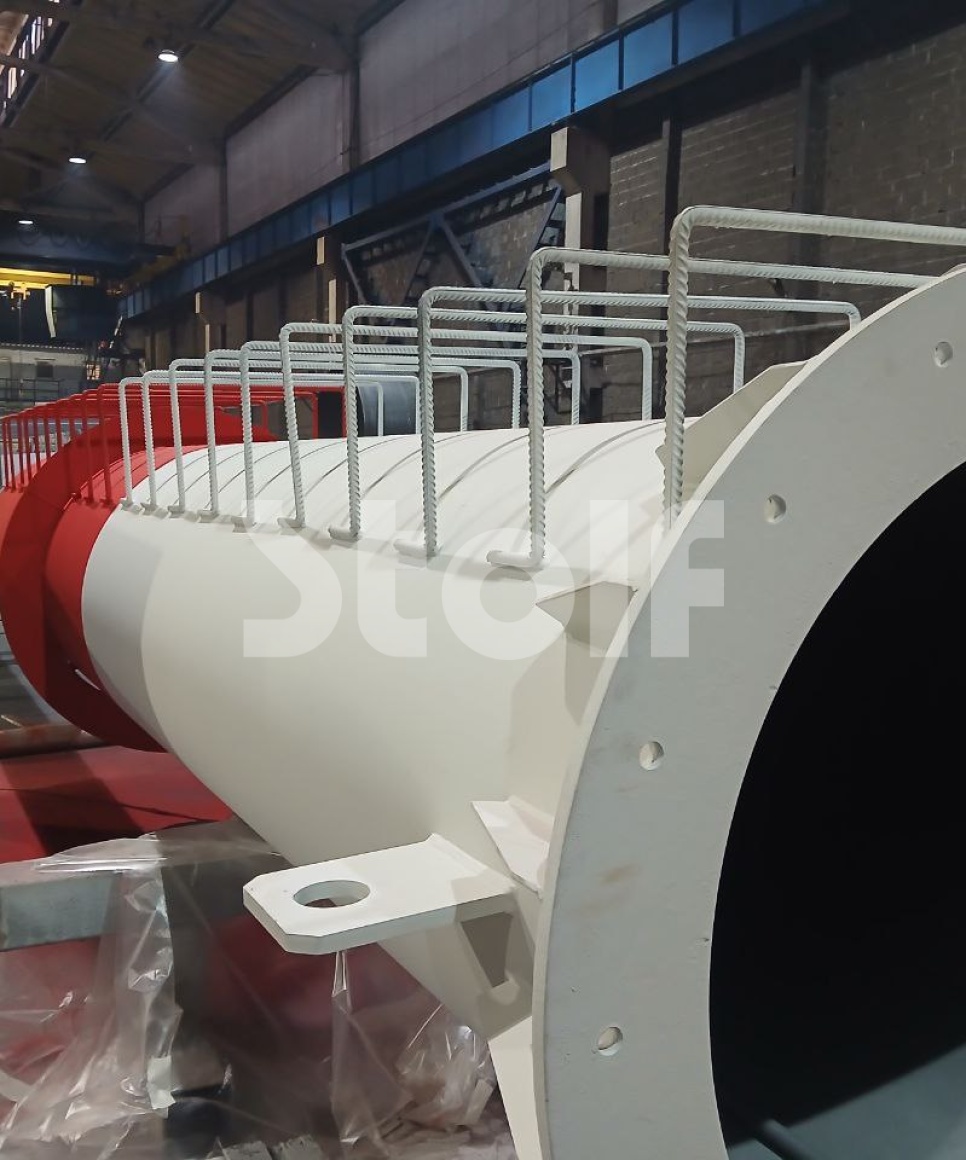

Самонесущая дымовая труба высотой 79 м
г. Батайск
Место установки: г. Батайск
Тип несущей конструкции: Самонесущая
Материал несущего ствола: Сталь марки Ст3
Диаметр несущего ствола: Ду2600-2100* (с переменным сечением)
Высота Дымовой трубы: 79 м*
Дата изготовления: 18.04.2024
Дымовая труба ферменного типа «ТДФТ-20м-5х650-1в»
Московская обл., г. Щелково, Щелково-4 ул. Беляева
Тип трубы: Ферменная
Марка трубы: ТДФТ-20м-5х650-1в
Высота: 20 метров
Газоходы: 650 мм – 5 шт
Дата изготовления: 26.01.2022 г.
Дымовая труба на растяжках «ТР-920-40м-1в»
г. Калуга
Тип трубы: На растяжках
Марка трубы: ТР-920-40м-1в
Высота трубы: 40 метров
Кол-во газоотводящих стволов:: 1
Диаметр газохода: 920 мм
Дата изготовления: 04.05.2021 г.
Колонная самонесущая труба высотой 30 м с тремя газоходами
Ковыкта-Чаянда
Тип несущей конструкции: ТДКУ Колонная
Материал несущего ствола: Сталь марки 09Г2С
Диаметр несущего ствола: Ду1800*
Высота Дымовой трубы: 30м*
Дата изготовления: 25.10.2023
Стальная дымовая труба с утеплением ТДСС-1х1820-45м-1в
г. Мытищи, Московская обл.
Тип трубы: Самонесущая
Марка трубы: ТДСС-1х1820-45м-1в
Высота трубы: 45 метров
Газоходы: 1820 мм - 1 шт.
Дата изготовления: 09.10.2020 г.
Четырехствольная ферменная дымовая труба высотой 50 м
Черкесск
Для котельных
Место установки: г. Черкесск
Тип дымовой трубы: Модульная
Высота: 50 м
Количество секций: 5 шт.
Материал несущей конструкции : Сталь марки Ст3
Дата изготовления: 08.10.2023
Труба ферменного типа «ТДСУ-4х1000-45м-1в»
Московская обл. г. Мытищи
Для котельных
Тип дымовой трубы: Труба дымовая ферменного типа
Тип несущей конструкции: 3-х гранная ферменная самонесущая
Высота: 45 м
Количество секций : 4
Материал несущей конструкции: Сталь марки Ст3
Вид основного используемого топлива котельной: газ
Окраска несущей конструкции: Продекор, цвет серый
Дата изготовления: 7.05.2023
