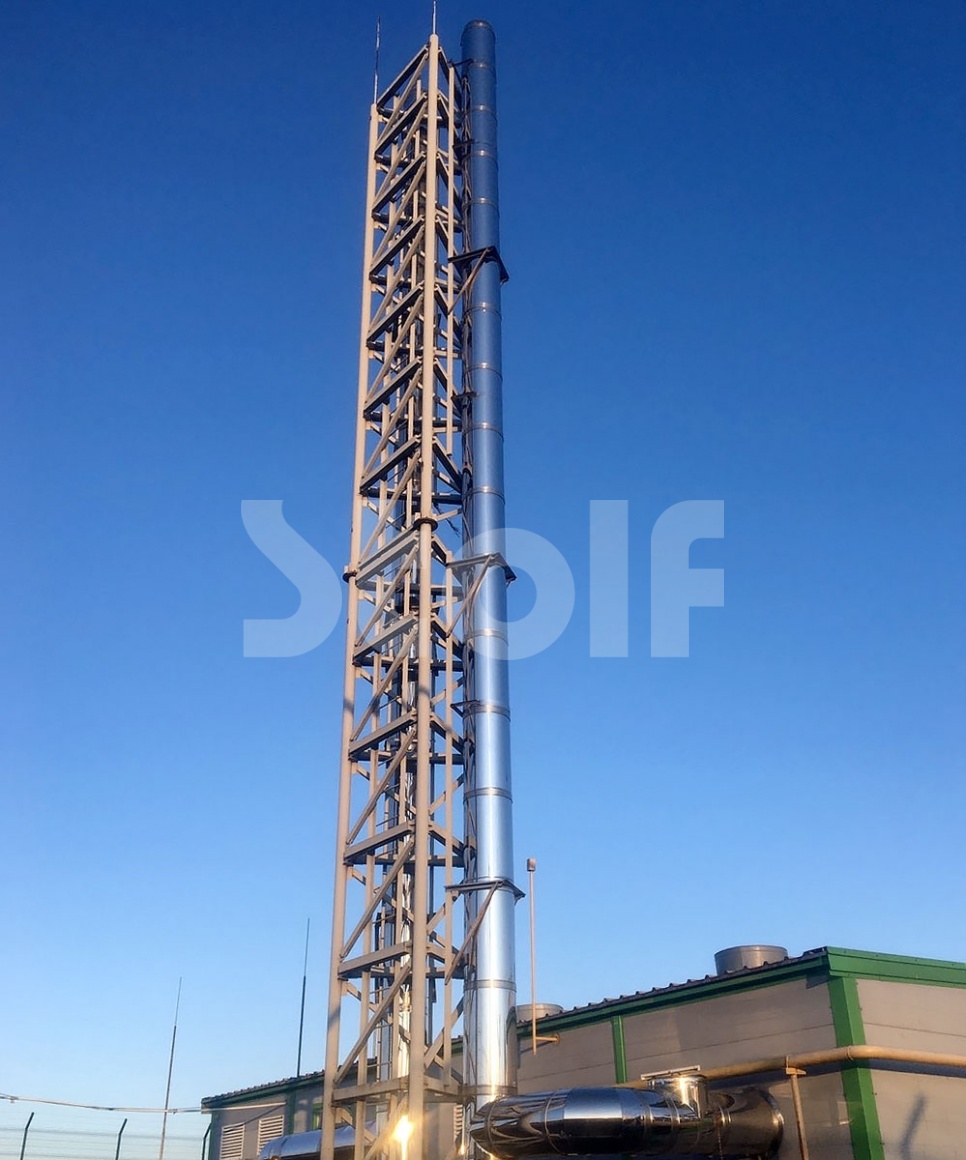

Модульные газоходы для дымовой трубы «ТДСУ-2х350-30м-1в»

Московская обл., ГО Мытищи, пос. Менжинец.
Тип трубы: Ферменная
Марка трубы: ТДСУ-2х350-30м-1в
Высота трубы: 30 метров
Газоходы: 350 мм - 2 шт.
Дата изготовления: 02.09.2021 г.

Задача

Модульные секции дымовой трубы высотой 30 метров для удаления дымовых газов от водогрейных котлов на существующую несущую башню. Расположена в Ярославской обл., г. Ярославль, пр-т Фрунзе, д. 32а.

Состоит из 2 газоходов диаметром 350 мм. Внутренняя поверхность изготовлена из нержавеющей стали AISI 304, толщиной 0,5 мм, наружная — из оцинкованной стали толщиной 0,5 мм с полимерным покрытием.


Решение

Основные характеристики

Материал внутренней поверхности Нержавеющая сталь Aisi 304, s=0,5 мм
Материал наружной поверхности Оцинкованная сталь с полимерным покрытием s=0,5 мм

Комплектация

Дымоотводящие стволы Ду350, L=30м * выполненные из модульных сэндвич газоходов 2 комплекта
Комплект креплений для дымоотводящих стволов 2 комплекта
Конденсатоотводчики 2 шт. в сборе
Ревизии 2 шт. в сборе
Горизонтальные участки внутренним диаметром 350мм и общей протяженностью не более 20м.п. в комплекте:
  • отводы – 2шт.;
  • взрывные клапана – 2 шт.;
  • прямые элементы дымоходов – 16шт.;
  • шиберные заслонки – 2шт.
Комплект (на два дымоотводящих ствола)
Опоры для горизонтальных участков 6 шт.
Модульные газоходы для дымовой трубы «ТДСУ-2х350-30м-1в»
Газоходы модульные для промышленной трубы «ТДСУ-2х350-30м-1в», 30 метров, Ду 350мм
Монтаж газоходов для промышленной дымовой трубы «ТДСУ-2х350-30м-1в», 30 м, Ду 350мм
Модульные газоходы для дымовой трубы «ТДСУ-2х350-30м-1в», 30 метров, Ду 350мм
