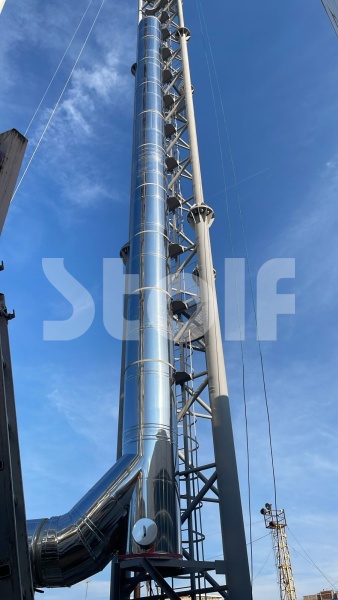

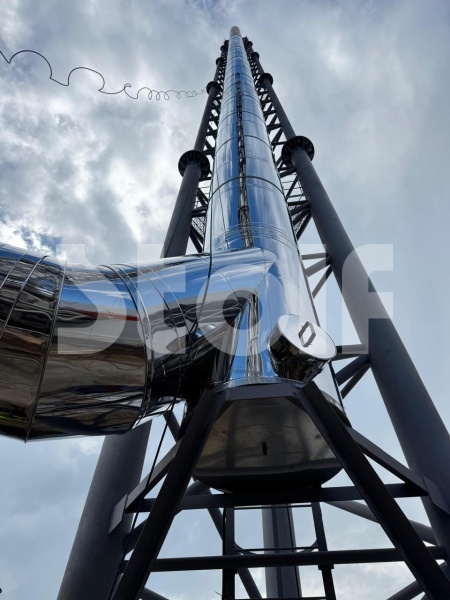

3-гранная ферменная самонесущая конструкция, высота 60 м, с внутренним дымоотводящим стволом Ду1000.
Задача
Ферменная дымовая труба высотой 60 метров с одним газоходом диаметром 1000 мм предназначена для отвода продуктов сгорания от газовой котельной, расположенной в Московской области, г. Лобня.
Несущая конструкция выполнена в виде трёхгранной ферменной башни из стали марки Ст3, окрашенной в серый цвет грунт-эмалью Продекор. Внутренний дымоход представляет собой сэндвич-газоход, состоящий из рабочих слоёв из нержавеющей стали AISI 304 и AISI 430, теплоизолированных слоем минеральной ваты «Техноблок Стандарт» толщиной 50 мм.

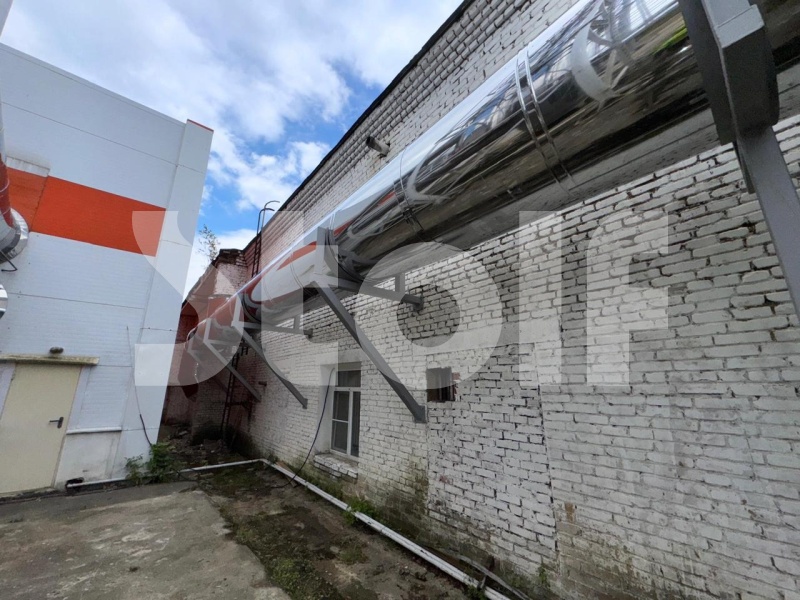

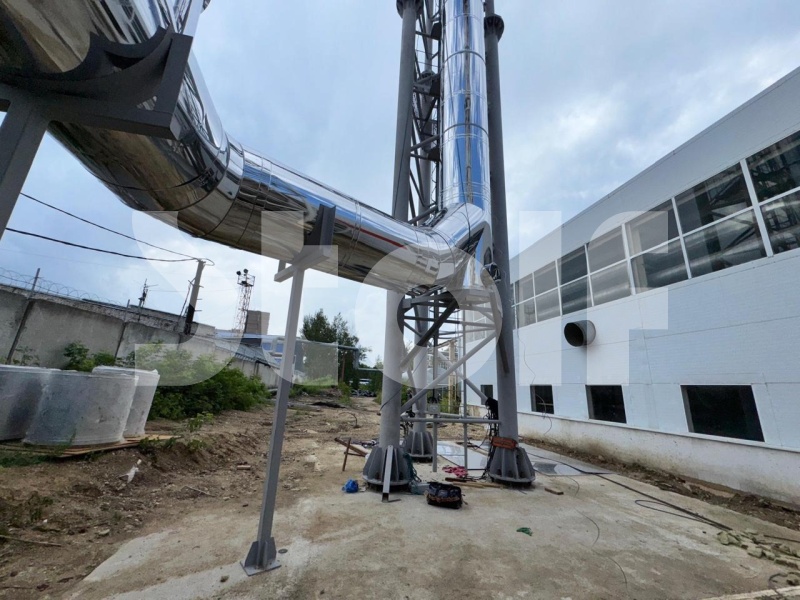

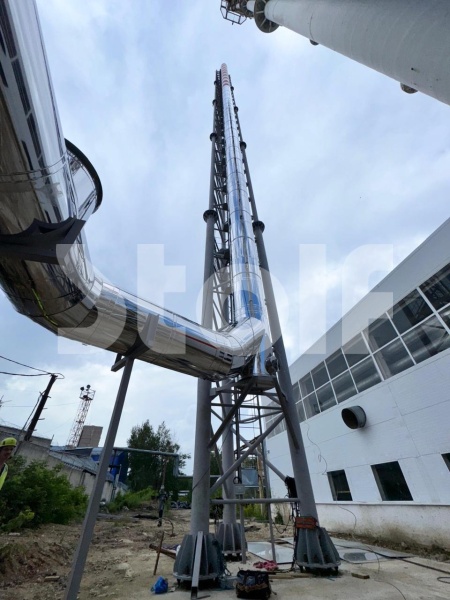

Газоход подключается к горизонтальному участку длиной до 50 метров, включающему отводы, прямые элементы, взрывные клапаны, шиберную заслонку и переход от котла. В конструкции предусмотрены лестница, площадки обслуживания, молниезащита и световое ограждение. Маркировочная окраска выполнена чередующимися полосами красного и белого цвета на 1/3 высоты трубы.
Труба спроектирована с учетом температуры дымовых газов до 180 °C и соответствует всем требованиям к промышленным дымоходам.
Решение
Основные характеристики
| Рабочая поверхность | Aisi 304 s=1 мм |
| Покрывной слой | Aisi 430 s=1 мм |
| Теплоизоляция | Минеральная вата «Техноблок Стандарт», s=50мм |
Комплектация
|
Основные требования к инженерному и технологическому оборудованию |
|
|
Ферменная несущая конструкция (хомуты, кронштейны, соединительные элементы в комплекте), L=60м |
1 комплект |
|
Дымоотводящий ствол: Ду1100 L=60м * выполненные из модульных сэндвич газоходов |
1 комплект |
|
Молниеприемник |
1 шт. |
|
Конденсатоотводчик |
1 шт. в сборе |
|
Ревизия |
1 шт. в сборе |
|
Горизонтальный участок внутренним диаметром Ду1000мм общей протяженностью не более 50м.п.* в комплекте: - отвод - 5шт.* - взрывные клапана – 2шт.; - прямые элементы дымоходов –46шт.;* - шиберная заслонка - 1шт. - переход котел/газоход-1шт. |
Комплект (на один дымоотводящий ствол) |
|
Опоры для горизонтального участка |
10шт.* |
|
Лестница |
Включена |
|
Площадки обслуживания |
Включены |
|
Световое ограждение |
2 комплекта |
|
Анкерная корзина |
Включена |
|
Метиз |
Включен |
|
Комплект документации |
1. Паспорт Дымовой трубы; 2. Проект: - Раздел КМ «Конструкции металлические дымовой трубы» - Раздел КЖ «Конструкции железобетонные» -Раздел ЭМ «Электромеханический» Предоставляется в формате: на бумажном носителе – 2 экземпляра на электронном носителе – 1 экземпляр (PDF) 2. Сертификаты на используемые материалы - копия; 4. Сертификат на Дымовую трубу - копия; 5. Выписка из СРО- копия |
