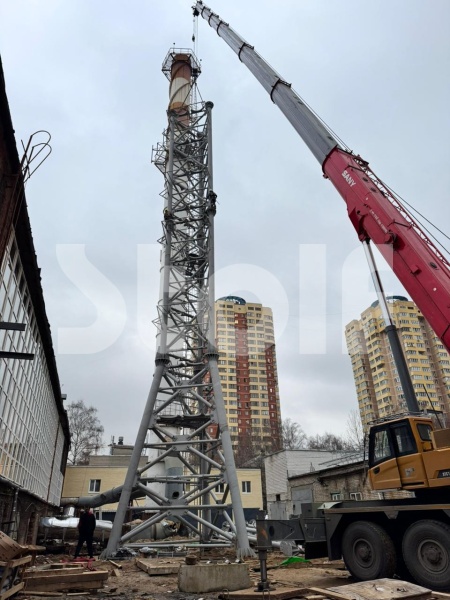

Ферменная дымовая труба высотой 75 м с четырьмя дымоходами диаметром 1200мм

Московская область

Место установки: Московская обл. г. Реутов

Тип дымовой трубы: ТДФТ (Труба дымовая ферменного типа)

Высота: 75м*

Материал несущей конструкции до отметки 36,000*: Сталь марки 09Г2с*

Материал несущей конструкции от отметки 36,000*: Сталь марки Ст3*

Дата изготовления: 10.11.2025

Задача

Ферменная дымовая труба высотой 75 метров с четырьмя газоходами диаметром 1200 мм предназначена для отвода продуктов сгорания на одном из промышленных объектов в Московской области.

Конструкция выполнена из стали марки 09Г2с, газоход — из нержавеющей стали Aisi 304 с теплоизоляцией «Техноблок Стандарт» толщиной 50 мм. Т

Заказать такую же

Решение

Основные характеристики

Рабочая поверхность	Aisi 304 s=1 мм
Покрывной слой	Aisi 430 s=1 мм
Теплоизоляция	Минеральная вата «Техноблок Стандарт», s=50мм

Комплектация

3-х гранная ферменная несущая конструкция, L=75м*	1 комплект
Хомуты, кронштейны, соединительные элементы для газоходов Ду1200 водогрейных котлов (1-я очередь строительства)	1 Комплект
Кронштейны, для газоходов Ду300 ГПУ (2-я очередь строительства)	1 Комплект
Дымоотводящие стволы: Ду1200 L=75м *	4 комплекта
Молниеприемник	1 шт.
Конденсатоотводчики	4 шт. в сборе
Ревизии	4 шт. в сборе
Горизонтальные участки внутренним диаметром Ду1200мм общей протяженностью не более 32м.п.* в комплекте: - отводы – 4шт.;* - взрывной клапан – 4шт.; - прямые элементы дымоходов –28шт.;* - шиберные заслонки - 4шт. - переход котел/газоход-4шт. - Шумоглушители – не включены	Комплект (на четыре дымоотводящих ствола)
Опоры для горизонтальных участков	Включены
Лестница	Включена
Площадки обслуживания	Включены
Световое ограждение	2 комплекта
Анкерная корзина	Включена
Комплект документации	1. Паспорт Дымовой трубы – 1экземпляр. 2. Проект в составе: - Конструкции металлические дымовой трубы (КМ); - Конструкции железобетонные (КЖ) - Электромеханический (ЭМ) - Пояснительная записка; Предоставляется в формате: на бумажном носителе – 2 экземпляра; на электронном носителе – 1 экземпляр (PDF); 3. Сертификаты на используемые материалы - копия; 4. Сертификат на Дымовую трубу - копия; 5. Выписка из СРО- копия
