Дымовая труба ферменная «ТДФТ-8м-3х600» монтаж и сдача в сжатые сроки

Ферменная дымовая труба высотой 8 метров для отвода продуктов сгорания газовой котельной. Объект — г. Кемерово.

По техническому заданию — трёхгранная самонесущая ферма (1 секция, L = 8 м), модульные утеплённые вертикальные газоходы с горизонтальными участками подключения к котельному блоку, анкерная корзина, молниеприёмник, конденсатоотводчики и ревизии, лестница. Объект удалённый; для заказчика критичны сжатые сроки ввода системы дымоудаления и возможность подгонки подводов при расхождении фактического положения оборудования с проектной привязкой.

ООО «Штольф» выполнило проектирование конструкций металлических (раздел КМ, стадия Р), изготовление, поставку и выездной монтаж дымовой трубы ТДФТ на площадке заказчика.

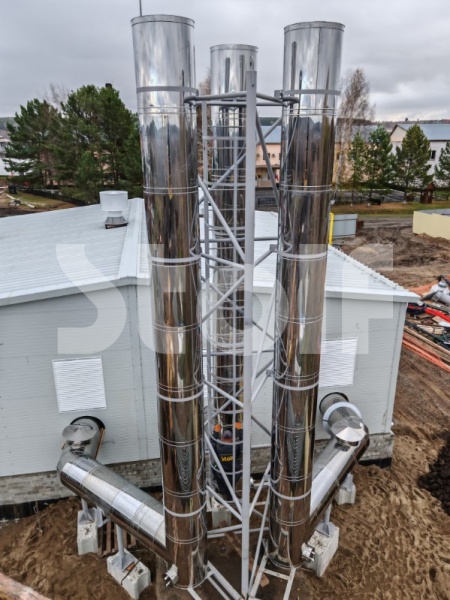

Несущая ферма и три модульных сэндвич-ствола Dy 600 смонтированы у модульной котельной с горизонтальными подводами по комплекту ТЗ. Для стыковки с котельным блоком дополнительно поставлены телескопические элементы горизонтальных участков — это сократило риск задержек при выездном монтаже.

От выезда бригады до передачи смонтированной системы заказчику прошло три календарных дня. Конструкция готова к эксплуатации в составе модульной котельной.

Основные характеристики

Материал несущей фермы	Сталь Ст 3
Рабочая поверхность ствола	Нержавеющая сталь AISI 304 - 0,8 мм
Стволы	3× Dy 600, L = 8 м, модульные «сэндвич»
Несущая ферма	Ст3; межосевое расстояние стоек — не более 2000 мм
Окраска фермы	«Продекор», RAL 7004
Соединения модулей	«Гофра»
Теплоизоляция	Теплоизоляция «Техноблок Стандарт», 50 мм
Основной вид топлива	Газ
Максимальная температура дымовых газов	180 °C

Спецификация на одну дымовую трубу
Несущая ферма ТДФТ (1 секция, L = 8 м)	1 компл.
Модульные утеплённые вертикальные газоходы Dy 600, L = 8 м	3 компл.
Молниеотвод	1 шт.
Конденсатоотводчик	1 компл.
Ревизионный люк	1 компл.
Лестница (8м)	1 компл.
Крепёж	входит в поставку
Горизонтальный участок	входит в поставку
Анкерная корзина	входит в поставку
Паспорт на дымовую трубу	на бумажном носителе, 2 экз.
Проектная документация раздела КМ	на бумажном носителе, 2 экз.

Удалённая площадка; монтаж и сдача заказчику — за 3 дня; дополнительные телескопические элементы горизонтальных стволов для подгонки подводов на объекте.
