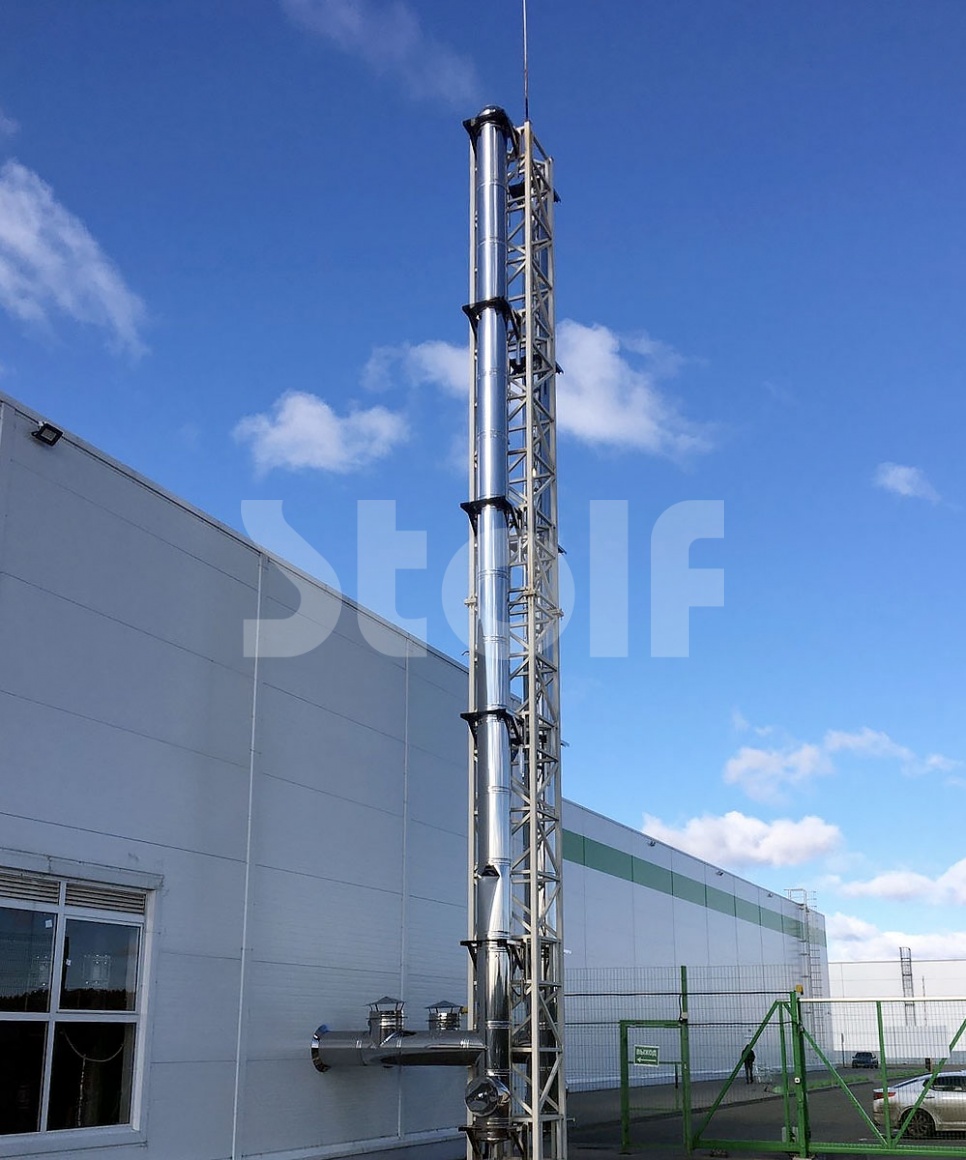

Четырехствольная ферменная дымовая труба высотой 50 м

Черкесск
Для котельных
Место установки: г. Черкесск
Тип дымовой трубы: Модульная
Высота: 50 м
Количество секций: 5 шт.
Материал несущей конструкции : Сталь марки Ст3
Дата изготовления: 08.10.2023

Задача

Ферменная дымовая труба высотой 50 метров для удаления продуктов сгорания от водогрейных котлов. Расположена в городе Черкесск

Состоит из 4 газоходов диаметром 600 мм. Внутренняя поверхность газоходов изготовлена из стали AISI 304 толщиной 0,8 мм, наружная — из оцинкованной стали с полимерным покрытием толщиной 0,7 мм. Теплоизоляция выполнена из минеральной ваты «Техноблок Стандарт»,  толщиной 50 мм.

Решение

Основные характеристики

Рабочая поверхность Aisi 304 s=0,8 мм
Покрывной слой Оцинкованная сталь с полимерным покрытием s=0,7 мм
Теплоизоляция Минеральная вата «Техноблок Стандарт», s=50мм

Комплектация

Ферменная несущая конструкция (хомуты, кронштейны, соединительные элементы в комплекте), L=50м

1 комплект

Дымоотводящие стволы: Ду600 -4шт L=50м * выполненные из модульных сэндвич газоходов

4 комплекта

Молниеприемник

1 шт.

Конденсатоотводчики

4 шт. в сборе

Ревизии

4 шт. в сборе

Горизонтальные участки внутренним диаметром 600мм общей протяженностью не более 78м.п.* в комплекте:

- отводы – 8шт.;

- взрывные клапана – 4 шт.;

- прямые элементы дымоходов –58шт.;*

- шиберные заслонки – 4шт.

- переходы котел/газоход-4шт.

Комплект (на четыре дымоотводящих ствола)



Опоры для горизонтальных участков

6шт.

Лестница

Включена

Площадки обслуживания

Включены

Световое ограждение

2 комплекта

Анкерная корзина

Не включена

Комплект документации

1. Паспорт Дымовой трубы;

2. Проект в составе:

- Конструкции металлические дымоотводящих стволов (КМ);

- Конструкции металлические горизонтальных участков (КМ2);

- Пояснительная записка;

3. Заключение экспертизы промышленной безопасности;- копия

4. Сертификаты на используемые материалы;

5. Сертификат на Дымовую трубу;

6. Выписка из СРО

Промышленная ферменная дымовая труба четырехствольная 50 м
