Замена дымовой трубы котельной: от диагностики проблемы до выбора нового решения

Труба котельной работает в условиях, которые методично разрушают даже качественную сталь. Изнутри — горячие газовые потоки с температурой 150–400°C, кислотный конденсат (особенно при сжигании природного газа с низкой температурой уходящих газов), циклические температурные нагрузки. Снаружи — дождь, снег, ветровые нагрузки, перепады температур.

Основные причины, по которым трубы котельных приходят в негодность — коррозия металла, термические нагрузки, нарушение геометрии или тяги, проектные ошибки, недостаточное техобслуживание, выработка ресурса. Подробнее о каждой из них можно почитать в этой статье.

Все обнаруживаемые дефекты делятся на две категории: аварийные и ограниченно работоспособные.

Первые требуют немедленного вывода трубы из эксплуатации и замены. Вторые позволяют эксплуатировать трубу при условии оперативного вмешательства, но без него закономерно переходят в аварийную категорию.

Аварийные дефекты

Требуют однозначной замены, к ним относятся:

• Сквозные коррозионные разрушения стенки ствола или царги, особенно при площади поражения более 0,5 м². Точечный ремонт здесь уже не работает.
• Местные деформации ствола — выпучины, гофры, локальные прогибы. Свидетельствуют о потере несущей способности на участке и сопутствующем глубоком коррозионном износе.
• Излом, наклон или деформация ствола от изгиба — следствие прогорания стенки, нарушения работы компенсаторных стыков, защемления конструкции в зоне горизонтального упора.
• Крен, превышающий нормативные допуски. Восстановить вертикальность ствола без полного демонтажа невозможно — это автоматически переводит трубу в категорию подлежащих замене.
• Глубокая коррозия в опорной части ствола, в зонах фланцевых соединений, в местах крепления оттяжек, светофорных площадок и лестниц. Это участки концентрации напряжений, и их разрушение ведет к обрушению конструкции.
• Сквозное разрушение сварных швов с коррозией в околошовной зоне.
• Деформации фундамента, горизонтальные трещины в его наружной поверхности, просадки. Свидетельствуют об изменении свойств грунтов или о непроектных нагрузках. Ремонтировать ствол на разрушенном фундаменте бессмысленно.

Признаки ограниченной работоспособности

Эти дефекты ещё не делают трубу аварийной, но при их накоплении ремонт оказывается экономически и технически менее оправданным, чем замена:

• Внутренняя коррозия ствола — типична для газовых котельных из-за выпадения сернокислотного конденсата, особенно при отсутствии или повреждении теплоизоляции стенки.
• Снижение толщины стенки до критических значений, фиксируемое ультразвуковой толщинометрией. Когда остаточная толщина приближается к расчетному пределу, ремонт перестает быть целесообразным.
• Следы конденсата на наружной поверхности ствола — вторичный признак сквозных микротрещин, щелей или скрытых отверстий в металле.
• Подтеки конденсата под фланцевыми стыками царг — указывают на нарушение герметичности соединений.
• Трещины металла царг — следствие вибрационных нагрузок, низкого качества металла или деградации его свойств со временем.
• Накопление золовых отложений в зольнике и газоходах — характерно при работе на высокозольном топливе или при заниженной скорости газового потока. Создает дополнительные нагрузки на конструкцию и сопротивление по тракту.
• Системное разрушение наружного антикоррозионного покрытия — растрескивание, отслаивание, вспучивание краски, очаги локальной коррозии под поврежденным покрытием.
• Срез или отсутствие болтов фланцевых соединений, нарушение плотности стыков царг — дефект, накапливающийся с годами эксплуатации.
• Трещины и обрывы сварных швов ребер жесткости ствола — снижают устойчивость к ветровым нагрузкам.
• Механические повреждения — вмятины, складки, особенно в опорных и соединительных зонах.

Отдельно стоит сказать об аэродинамических параметрах. Если котельная за годы эксплуатации проходила реконструкцию или модернизацию, фактическая тяга, разрежение и температура уходящих газов могут не соответствовать проектным характеристикам трубы. Это самостоятельное основание для замены — даже при удовлетворительном состоянии металла. Старая труба просто перестает справляться с задачей корректного отвода продуктов сгорания нового оборудования.

По итогам обследования составляется технический отчет с картой дефектов и заключением — он и становится документальным основанием для принятия решения о ремонте или замене.

Когда решение о замене принято, начинается этап проектирования — и здесь критически важно не повторить ошибок прошлого. Новая труба должна соответствовать актуальному режиму котельной, а не параметрам 20-летней давности.

Тип конструкции

Для котельных используют несколько типов металлических труб:

• Самонесущие трубы колонного типа — классическое решение для большинства котельных. Обладают высокой несущей способностью, не требуют растяжек, хорошо вписываются в стесненные условия промышленных площадок.
• Трубы на растяжках — применяются при необходимости достичь значительной высоты при ограниченном бюджете. Требуют свободного пространства для крепления оттяжек.
• Ферменные трубы — оправданы при больших высотах и значительных ветровых нагрузках. Конструктивно более сложные, но обеспечивают высокую жёсткость.
• Фасадные трубы — крепятся к стене здания котельной, что исключает необходимость отдельного фундамента. Актуальны для реконструкции встроенных или пристроенных котельных.

Высота и диаметр

Эти параметры рассчитываются заново — исходя из суммарной тепловой мощности котлоагрегатов, вида топлива, температуры уходящих газов и требований к рассеиванию вредных веществ по СанПиН и нормативам ПДК. Нельзя просто взять «такую же трубу, как была» — если режим котельной изменился, расчет необходим обязательно.

Материал и антикоррозионная защита

Для котельных на природном газе особенно актуальна защита от кислотного конденсата. Использование кислотостойких марок стали или внутреннего антикоррозионного покрытия — не опция, а необходимость, напрямую влияющая на реальный срок службы конструкции.

Дополнительное оснащение

Новая труба котельной должна быть укомплектована в соответствии с действующими требованиями: молниезащита, световое ограждение (при высоте свыше 45 м), площадки обслуживания, лестничные марши, штуцеры для контрольно-измерительных приборов. Всё это закладывается на стадии проектирования.

Замена трубы котельной — это всегда вопрос сроков: как остановить котельную на минимально возможное время и при этом провести работы качественно. Грамотная организация процесса предполагает:

• Предварительную подготовку. Пока ещё работает старая труба, параллельно ведется проектирование, изготовление новой конструкции и подготовка фундамента (если требуется).
• Разработку схемы демонтажа. Старую трубу необходимо разобрать без повреждения смежного оборудования — газоходов, коллекторов, строительных конструкций котельной.

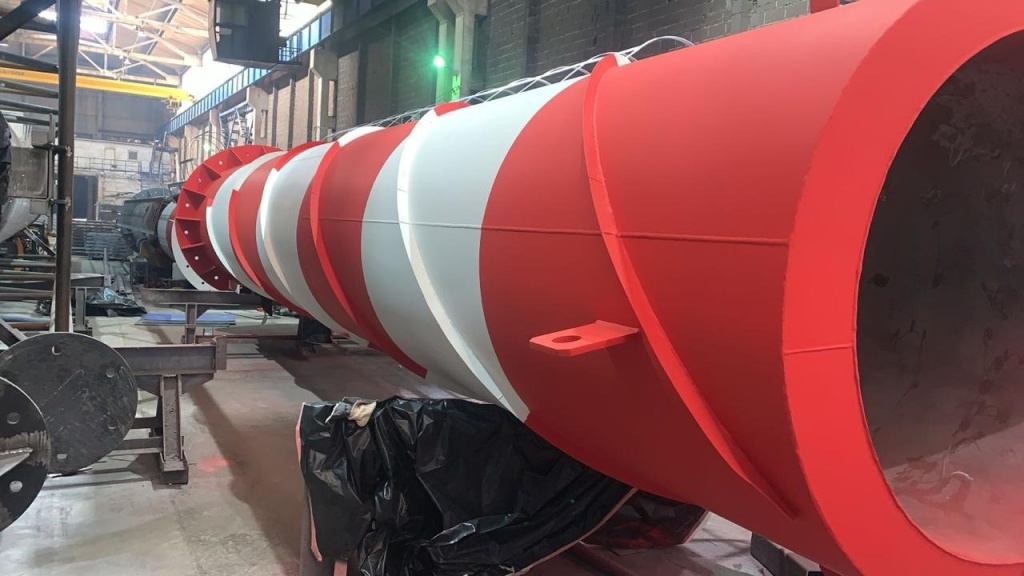

• Поэтапный монтаж. Металлические трубы монтируются секциями — это позволяет работать в стесненных условиях и сокращает время остановки котельной.
• Пусконаладочные работы. После монтажа проводится проверка тяги, герметичности соединений, работоспособности систем молниезащиты и светового ограждения.

Замена дымовой трубы котельной — серьёзное инженерное мероприятие, которое начинается не с выбора новой конструкции, а с честной диагностики текущего состояния. Именно обследование даёт ответ: можно ли ограничиться ремонтом или настало время для полной замены. Новое решение должно учитывать не только то, что было, но и то, каким будет режим котельной в ближайшие 20–25 лет.
